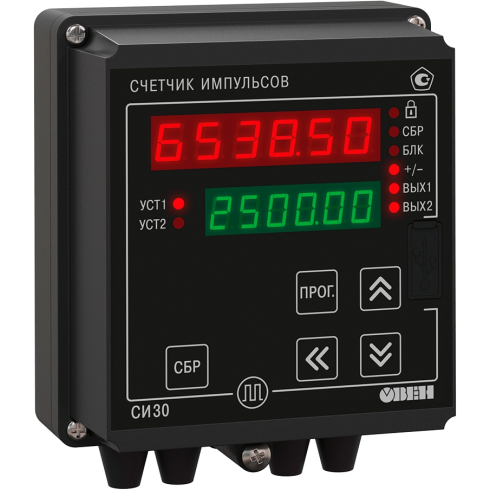

Счетчик импульсов с поддержкой энкодеров и RS-485 ОВЕН СИ30-220.Н.С

Заказать

Артикул: 37707

Характеристики

О товаре

Характеристики товара

Серия товара

СИ30
Внутренний стандарт

IDO28456
Потребляемая мощность

Не более 10 ВА
Габаритные размеры

105х130х65 мм
Интерфейс связи

RS-485
Напряжение питания DC

От 10,5 В до 30 В
Протоколы передачи данных

Modbus ASCII/RTU, ОВЕН
Класс защиты

IP44
Количество входов управления

4
Напряжение низкого (активного) уровня на входах

От 0 до 4 В
Напряжение высокого уровня на входах

От 10 до 30 В
Количество счетных разрядов

6
Встроенный источник питания

24 В
Максимальная частота входных импульсов

10000 Гц
Минимальная длительность входных импульсов

0,05 мс
Тип выходных устройств

Оптопара симисторная
Напряжение питания

от 90 В до 250 В
Частота входного фильтра

От 1 Гц до 50000 Гц
Скважность импульса

Не менее 2
Артикул

37707
Производитель

ОВЕН
Тип корпуса

Настенный
Наименование

Счетчик импульсов

Заказать

Счетчик импульсов с поддержкой энкодеров и RS-485 Owen СИ30-220-Н-С — микропроцессорный счетчик импульсов с поддержкой энкодеров. Прибор адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и пр.). Счетчик импульсов рекомендуется использовать совместно с энкодерами.

Основные функции

прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
определение направления вращательного движения узлов и механизмов;
перевод количества импульсов в реальные единицы измерения продукции;
выбор позиции десятичной точки;
коэффициент масштабирования;
сохранение результатов счета при отключении питания;
автоматическое определение протокола связи;
конфигуратор для настройки счетчика с ПК.

Особенности

устойчивость к различным видам электромагнитных помех. Соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества;
счетчики могут работать при отрицательных температурах до -20 °С;
четыре режима работы выходных устройств;
четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс;
универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами;
встроенный источник питания датчиков 24В с максимальным током нагрузки не более 100 мА;
управление нагрузкой с помощью двух выходных устройств;
встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК;
поддержка протоколов Modbus (ASCII, RTU), ОВЕН.

Исполнение

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Где применяются?

Предназначены для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.
