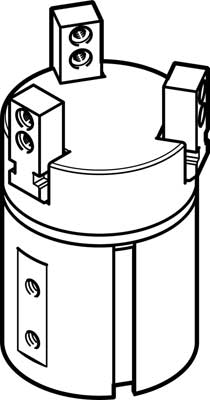

Захват трехточечный стандартный Festo DHDS-32-A-NC

Заказать

Артикул: 1259494

Характеристики

О товаре

Характеристики товара

Серия товара

DHDS
Внутренний стандарт

IDO28456
Ход каждой губки захвата

3,9 мм
Максимальная точность повторения

≤ 0,2 мм
Максимальный люфт губок захвата Sz

<= 0,02 мм
Симметрично относительно оси

≤ 0,2 мм
Точность повторения, захват

<= 0,04 мм
Количество губок захватов

3
Гарантированное усилие захвата

На закрытие
Функция захвата

3-точечный
Массовый момент инерции

0,82 кг/см²
Максимальная частота работы захвата

<= 4 Гц
Минимальное время открытия при 6 бар

55 мс
Минимальное время закрытия при 6 бар

47 мс
Максимальный угловой люфт захвата ax, ay

≤ 0,2 °
Максимальный момент на захвате Mx, статичный

9 Нм
Максимальный момент на захвате My, статичный

9 Нм
Интервалы между смазкой направляющих

10 Mio SP
Максимальный вес на внешний палец захвата

150 г
Максимальный момент на захвате Mz, статичный

9 Нм
Максимальное усилие на губку захвата Fz, статическое

150 Н
Положение при сборке

Любое
Вес

281 г
Материал закрывающей крышки

PA (Полиамид)
Материал губок захвата

Легированная сталь, нержавеющая
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От +5 °C до +60 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

1 - Низкая стойкость к коррозии
Артикул

1259494
Производитель

Festo
Тип конструкции

РычагПоследовательность перемещения по направляющей
Определение позиции

Для герконов
Материал корпуса

Алюминиевый сплавТвердое анодирование
Тип крепления

С внутренней резьбой и шпонкой
Присоединение 2

M5
Размер

32
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Наименование

Трехточечный захват

Заказать

Захват трехточечный стандартный Festo DHDS-32-A-NC — стандартный захват с большим усилием зажатия для большинства применений.

Ключевые особенности

оснащены точной Т-образной направляющей губок захвата, которая выдерживает большие нагрузки;
могут использоваться как захваты одностороннего или двустороннего действия;
пригодны для внешнего или внутреннего захвата;
высокое усилие захвата при малых габаритах;
максимальная точность повторения;
опрос положения с помощью датчика Холла или бесконтактных датчиков положения.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Корпус захватов выполнен из анодированного алюминия, губки — из легированной нержавеющей стали. Материал закрывающей крышки — полиамид.
