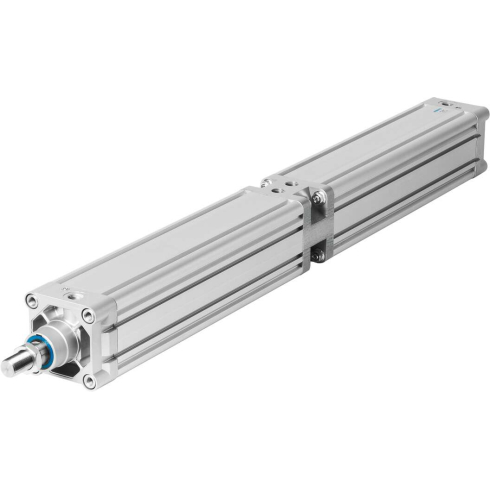

Тандем-пневмоцилиндр Festo DNCT-40-PPV-A

Тандем-цилиндр Festo DNCT-40-PPV-A — тандемный пневмоцилиндр двустороннего действия с большим усилием. Разработан на базе стандартного DNC и соответствует стандарту ISO 15552. Применяется в пневматических системах, когда к объекту нужно приложить большое усилие. Могут быть объединены максимум два цилиндра, при этом усилие прямого и обратного хода вдвое больше, чем у одного цилиндра с соответствующим диаметром поршня.

Ключевые особенности

• в тандем объединены два поршня на одном штоке, что позволяет удвоить усилие пневмоцилиндра;
• распределение сжатого воздуха внутри цилиндров позволяет провести герметизацию всех цилиндров с помощью двух соединений;
• усилие при обратном ходе соответствует усилию одного цилиндра с соответствующим диаметром поршня;
• возможен монтаж с помощью внутренней резьбы и монтажных принадлежностей. Крепежные отверстия расположены в соответствии со стандартом ISO 21287;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон);
• на поршень может быть установлен магнит для бесконтактного опроса положения;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток поршня из высоколегированной стали. Корпус цилиндра из анодированного алюминия. Подшипник и торцевая крышка отлиты из алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), нитриловой резины (NBR) или фтористого каучука (FKM) в термостойком исполнении.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• наружная резьба на штоке;
• термостойкие уплотнения до +120 °C.
