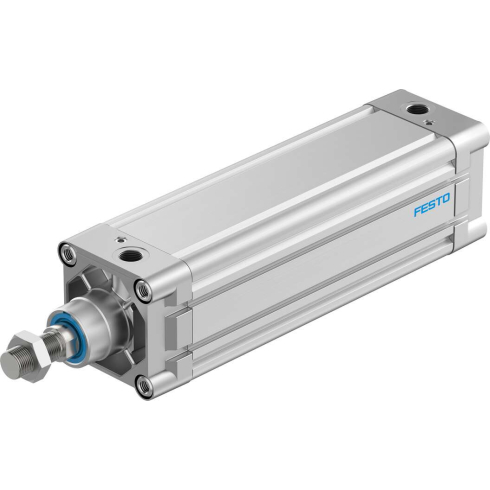

Стандартный пневмоцилиндр Festo DNC-100-80-PPV-A

Стандартный цилиндр Festo DNC-100-80-PPV-A — стандартный пневмоцилиндр двустороннего действия. Соответствует стандартам ISO 15552 (ISO 6431 и VDMA 24 562), NF E49 0003.1 и UNI 10 290.

Ключевые особенности

• современный дизайн и конструкция экономят до 11% монтажного пространства, что позволяет создавать более компактные системы;
• при последовательном соединении 2, 3 или 4 цилиндров с одинаковым диаметром поршня и ходом можно удвоить, утроить или учетверить усилие при прямом ходе по сравнению с одним цилиндром;
• большое количество вариантов исполнения;
• датчики опроса положения устанавливаются в пазы заподлицо с корпусом;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P (демпфирующие кольца/пластины в конечных положениях) или демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон);
• в крайних положениях могут устанавливаться дополнительные демпфирующие кольца;
• на поршень может быть установлен магнит для бесконтактного опроса положения;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Шток поршня из нержавеющей или легированной стали. Корпус цилиндра, шток из анодированного алюминиевого профиля. Передняя и задняя крышка отлиты из алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), нитриловой резины (NBR) или фтористого каучука (FKM) в термостойком исполнении.

Варианты исполнения цилиндров:

• квадратный шток;
• двусторонний шток;
• двусторонний полый шток;
• удлиненная внешняя резьба на штоке;
• внутренняя резьба на штоке;
• специальная резьба на штоке (метрическая резьба по ISO);
• шток с внешним 6-гранником (под специальный гаечный ключ);
• удлиненный шток;
• гладкий анодированный алюминиевый шток;
• термостойкие уплотнения для температуры до +150 °C;
• малая скорость (равномерное движение на малых скоростях);
• низкое трение (специальные уплотнения и силиконовая смазка);
• не содержит меди и тефлона;
• повышенная стойкость к коррозии (внешние поверхности цилиндра соответствуют 3 классу защиты от коррозии);
• защита от пыли (хромированный шток и жесткий скребок);
• встроенный фиксатор штока;
• фиксация в крайних положениях;
• опрос положения поршня цилиндра.
