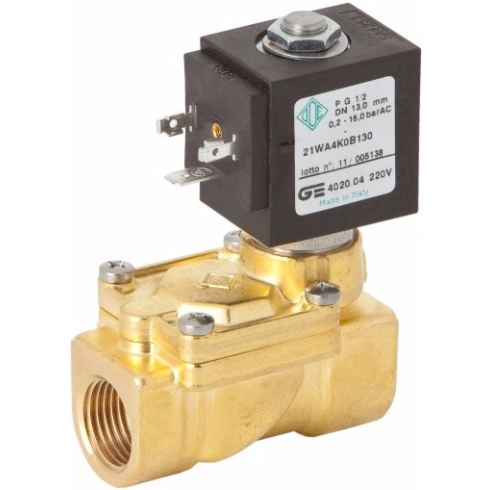

Соленоидный клапан непрямого действия GENEBRE 4020-04-220V NC Ру16 Ду13 (PN16 DN13 )

Заказать

Артикул: 22102473

Характеристики

О товаре

Характеристики товара

Серия товара

4020
Внутренний стандарт

IDO28456
Область применения

Для общего применения в области автоматизации и отопительных систем
Ручное дублирование

Нет
Класс защиты

IP65 EN 60529 (DIN 40050)
Вид арматуры

Распределительно-смесительная
Максимально допустимая вязкость

12 сСт
Максимально допустимое давление

PN25
Минимальное давление

0,2 бар
Максимальный стандартный расход

70
Тип присоединения к трубопроводу

Муфтовая арматура
Рабочий цикл

100 %
Мощность катушки

14,5 ВА
Частота катушки

50/60 Гц
Длина корпуса

66 мм
Ширина корпуса

40 мм
Высота корпуса

97 мм
Вес

0,72 кг
Материал внутренних элементов

Нержавеющая сталь AISI 300, ( AISI 400)
Материал кольцевого зазора

Медь
Марка материала корпуса

CW617N
Температура рабочей среды

От -10 °C до +90 °C
Температура окружающей среды

От -10 °C до +40 °C
Стандарт материала корпуса

Соответствует UNE-EN 12165
Стандарт присоединения

Газовые резьбовые соединения в соответствии с ISO 228/1
Сертификат соответствия

СЕ
Артикул

22102473
Производитель

Genebre
Тип присоединения на выходе

Внутренняя резьба
Тип присоединения на входе

Внутренняя резьба
Материал корпуса

Латунь
Тип резьбы

G
Функция распределителя

Н. З.
Тип управления

Электромагнитное
Диаметр номинальный

DN13
Давление номинальное

PN16
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Тип пилотного управления

Непрямого действия
Рабочее напряжение катушки

220 В AC
Тип оборудования

Клапан
Присоединение 1

1/2
Присоединение 2

1/2
Группа

Электромагнитные
Электрическое подключение

Разъем EN 175301-803
Наименование

Клапан

Заказать

Соленоидный клапан непрямого действия GENEBRE 4020-04-220V NC DN13 PN16 — 2/2-ходовый электромагнитный клапан непрямого действия. Предназначен для контроля потоков жидких и газообразных сред, которые совместимы с используемыми материалами. Нормально закрытый, имеет один вход и один выход. В нормальном положении без напряжения клапан закрыт, при подаче напряжения открывается.

Ключевые особенности

для работы требуется минимальное давление 0,2 бар;
соединение ISO 228/1 — G3/8″–G2″;
катушки — 8W ⌀13;
по запросу доступны такие варианты материалов уплотнений: фторкаучук, нитриловая резина, этиленпропиленовый каучук;
применение — автоматизация систем отопления;
степень защиты — IP 65.

Корпус клапанов выполнен из латуни, направляющая трубка, основание соленоида, сердечник и пружина — из нержавеющей стали. Материал кольцевого зазора — медь.

Рабочие среды (в зависимости от материала уплотнения) — вода, воздух, инертные газы, пар низкого давления, легкие масла, бензин, дизельное топливо.
