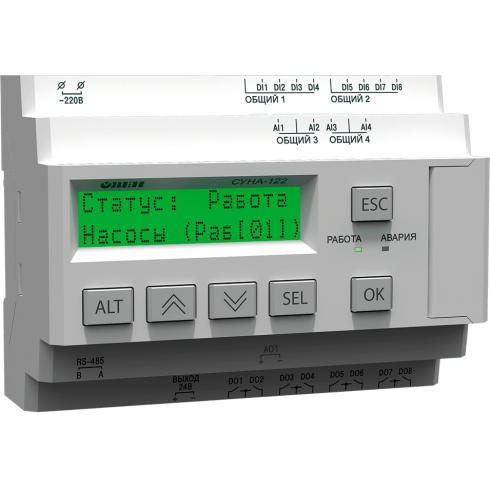

Система управления насосами автоматическая ОВЕН СУНА-122.220.07.20

Заказать

Артикул: 85837

Характеристики

О товаре

Характеристики товара

Серия товара

СУНА-122
Внутренний стандарт

IDO28456
Потребляемая мощность

Не более 17 ВА
Габаритные размеры

123×90×58 мм
Электрическая прочность изоляции

2830 В
Интерфейс связи

RS-485
Протоколы передачи данных

Modbus RTU, Modbus ASCII
Скорости передачи данных

9600, 14400, 19200, 38400, 57600, 115200 бит/сек
Класс защиты

IP20
Количество дискретных входов

8
Минимальная длительность импульса, воспринимаемая дискретным входом

1,5 с
Уровень сигнала, соответствующий «логической единице»

От 159 В до 264 В
Уровень сигнала, соответствующий «логическому нулю»

От 0 В до 40 В
Встроенный источник питания

24 В
Количество аналоговых входов

4
Период обновления результатов измерения четырех каналов

Не более 10 мс
Количество дискретных выходов

8
Тип выходного устройства дискретных выходов

Дискретный, релейные (нормально разомкнутые контакты)
Количество аналоговых выходов

1
Тип выходного устройства аналоговых выходов

ЦАП «параметр-ток»
Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)
Количество знакомест

2х16 символов
Количество кнопок

6
Группа алгоритма

Поддержание уровня, 2 насоса по аналоговому датчику давления
Напряжение питания

От 90 В до 264 В
Номер алгоритма

ПЧВ постоянный мастер с чередованием
Тип дисплея

Текстовый монохромный ЖКИ с подсветкой
Артикул

85837
Производитель

ОВЕН
Тип корпуса

DIN-реечный
Наименование

Каскадный контроллер

Заказать

Каскадный контроллер для управления насосами с преобразователем частоты Owen СУНА-122-220-07-20 — каскадный контроллер, предназначенный для управления насосными группами совместно с преобразователем частоты ОВЕН ПЧВ. Позволяет осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке.

Основные преимущества

Контроллер позволяет реализовать следующие алгоритмы управления насосными группами:

снижение затрат на потребление электроэнергии;
точное поддержание заданного давления и равномерный износ насосов;
защита всех насосов системы от аварийных ситуаций;
экономия на покупке и установке частотных преобразователей для ведомых двигателей.

Особенности

прибор полностью совместим с частотными преобразователями ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3;
простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII);
интуитивно-понятное русскоязычное меню;
возможность доработки пользовательского алгоритма под задачу заказчика.

Эксплуатация

Контроллер позволяет реализовать различные алгоритмы каскадного управления насосными группами.

Регулирование давления (3 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер без чередования;
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса;
1 частотный преобразователь, переменный мастер с чередованием.

Регулирование давления (2 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса.

Регулирование уровня (2 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса.

Исполнение

Каскадный контроллер СУНА-122 выпускается в 5-и модификациях. Приборы монтируются на DIN-рейку 35 мм.

Где применяются?

Контроллер предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных поселков, детских садов, школ, больниц и других объектов.
