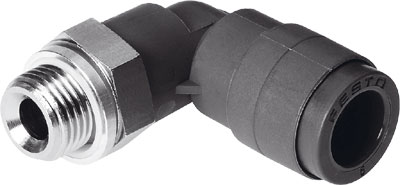

Штуцер цанговый угловой Festo QSL-V0-G1/8-6

Заказать

Артикул: 186325

Характеристики

О товаре

Характеристики товара

Серия товара

QSL
Внутренний стандарт

IDO28456
Конструкция фитинга

Переходной
Конструкция резьбы

Поворотная на 360°
Номинальный момент затяжки

7 Нм
Условный проход

3,6 мм
Вес

15 г
Допуск для номинального момента затяжки

± 20 %
Материал резьбовой заглушки

Никелированная латунь
Марка материала корпуса

PBT
Замечания по материалу

Соответствует директиве RoHS
Тип уплотнения резьбового соединения

Уплотнительное кольцо
Температура окружающей среды

От 0 °C до +60 °C
Примечание по рабочей среде

Возможна работа со смазкой
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Стандарт огневого испытания материала

UL94 V-0 (корпус) UL94 V-0 (отпускающее кольцо)
Артикул

186325
Производитель

Festo
Максимальное рабочее давление

10 бар
Тип присоединения на выходе

Цанга
Тип присоединения на входе

Наружная резьба
Материал корпуса

Технополимер
Форма фитинга

L-образный
Тип резьбы

G
Тип оборудования

Фитинги
Присоединение 1

1/8
Присоединение 2

6 мм
Тип монтажа

Внешний шестигранник
Группа

Огнеупорные
Рабочая среда

Сжатый воздух и вода
Наименование

Штуцер

Заказать

Угольник резьбовой Festo QSL-V0-G1/8-6 — угловой штуцер с цанговым соединением, стойкий к брызгам сварки. С наружной резьбой и внешним шестигранником.

Ключевые особенности штуцеров QSL-V0

стойкие к пламени и сварочным брызгам — в соответствии со стандартом UL 94-V0. Подходят для применения там, где присутствует риск появления пламени и искр. Например, в системах сварки в автомобильной промышленности и строительстве;
шланг свободно вставляется и фиксируется (без необходимости использования дополнительного инструмента). Цанга прочно удерживает шланг, не повреждая его поверхности;
поворотные фитинги могут поворачиваться на 360° после монтажа;
уплотнительное кольцо обеспечивает полную герметичность между фитингом и пневматическим шлангом;
фитинги QSL-V0 с резьбой R могут использоваться без дополнительного уплотнения. Коническая резьба R имеет самоуплотняющееся напыление, которое позволяет вкручивать и выкручивать фитинг до пяти раз без уплотнительного кольца.

Рабочая среда — фильтрованный сжатый воздух или вода. Возможна работа со смазкой (с распылением масла в сжатом воздухе).

Фитинги QSL-V0 могут использоваться с пневматическими шлангами с наружным диаметром 4, 6, 8, 10 и 12 мм. Идеально сочетаются с шлангами Festo серии PAN-V0.

Корпус фитингов выполнен из усиленного PBT (полибутилентерефталата), материал резьбовой заглушки — никелированная латунь.

Фитинги QSL-V0 доступны в нескольких вариантах исполнения:
