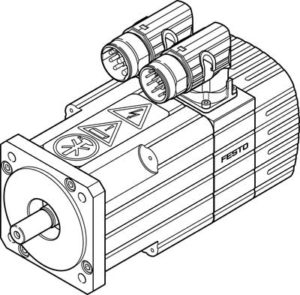

Серводвигатель Festo EMMS-AS-70-MK-HV-RMB

Заказать

Артикул: 1704816

Характеристики

О товаре

Характеристики товара

Серия товара

EMMS
Внутренний стандарт

IDO28456
Класс расчета параметров по стандарту EN 60034-1

S1
Мониторинг температуры

PTC-резистор
Класс защиты

IP65
Максимальная скорость

5.560 1/мин
Тип переключателя обмотки

Звезда внутри
Момент удержания

2,52 Нм
Номинальный момент

2,19 Нм
Датчик положения ротора

Абсолютный многооборотный энкодер
Пиковый момент

8,55 Нм
Интерфейс поворотного энкодера

EnDat 21
Номинальная скорость вращения

5.000 л/мин
Принцип измерения поворотного энкодера

Индуктивный
Номинальная мощность мотора

1.146 Вт
Пиковый ток

8,3 A
Класс защиты изоляции

класс F (155 °C)
Постоянная мотора

1,189 Нм/А
Константа напряжения, фаза-фаза

71,83 мВ/мин
Номинальный ток мотора

1,84 A
Сопротивление обмотки фаза-фаза

13,007 Ом
Индуктивность обмотки фаза-фаза

24,523 мГн
Общий момент инерции массы при подъеме

0,68 кг/см²
Допустимая осевая нагрузка на вал

75 Н
Допустимая радиальная нагрузка на вал

200 Н
Триггер энкодера положения ротора

18 бит
MTTFd, субэлемент

152 года, поворотный энкодер
Тормозной удерживающий момент

2 Нм
Рабочее напряжение DC для тормоза

24 В
Потребляемая мощность, тормоз

11 Вт
Момент инерции тормоза

0,07 кг/см²
Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)
MTTF, субэлемент

76 лет, поворотный энкодер1769 лет, удерживающий тормоз
Система электрического соединения

Разъем
Конструкция вала - сегментная шпонка

DIN 6885A 4 x 4 x 16
Номинальное напряжение DC

565 В
Номинальное рабочее напряжение DC

565 В
Вес

2.900 г
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -10 °C до +40 °C
Относительная влажность воздуха

От 0% до 90%
Температура хранения

От -20 °C до +60 °C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Соответствует стандарту

IEC 60034
Авторизация

RCM Markc UL us - Recognized (OL)
Артикул

1704816
Производитель

Festo
Наименование

Серводвигатель

Заказать

Серводвигатель Festo EMMS-AS-70-MK-HV-RMB — динамичный бесщеточный синхронный серводвигатель с постоянными магнитами. Применяется для решения динамических задач позиционирования, в том числе многокоординатного перемещения по сложному контуру.

Ключевые особенности

Оптимизированное электрическое подключение, зависит от исполнения и размера фланца.

Датчик обратной связи: однооборотный или многооборотный цифровой абсолютный датчик поворота, резольвер.

Дополнительно могут быть оснащены:

удерживающим тормозом;
валом с призматической шпонкой;
уплотнением для вращающегося вала двигателя.

Четыре варианта обмотки:

для однофазного контроллера двигателя;
для трехфазного контроллера двигателя;
для улучшенных скоростных характеристик;
для оптимизированного момента.

Двигатели EMMS-AS используются с таким оборудованием Festo:

планетарный редуктор с уменьшенным люфтом серии EMGA-SAS;
цифровой контроллер двигателя CMMP-AS/CMMS-AS;
для подключения двигателя и датчика используются кабели серии NEBM (подходят для работы в широком температурном диапазоне — от -50 до +90 °C).
