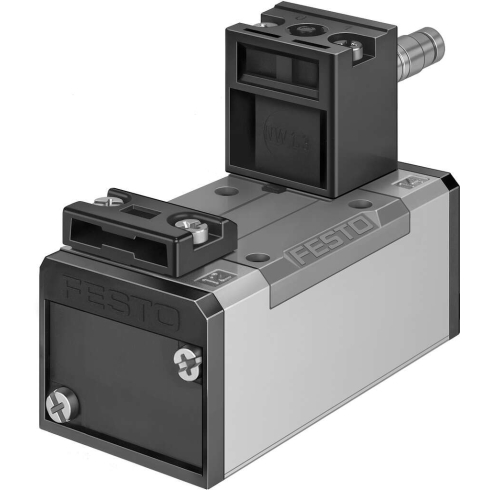

Распределитель с электроуправлением Festo MN1H-5/2-D-1-C

Заказать

Артикул: 159688

Характеристики

О товаре

Характеристики товара

Серия товара

MN1H
Внутренний стандарт

IDO28456
Питание пилотного каскада

Внутренний
Ручное дублирование

С принадлежностями, с защелкой; Толкающий
Функция быстрого выхлопа

Дросселирующий
Класс защиты

IP65
Время включения

23 мс
Время выключения

32 мс
Максимальный стандартный расход

1200
Уровень звукового давления

85 дБ(А)
Направление потока

Нереверсивный
Негативный тестовый импульс с логикой 1

4600 мкс
Позитивный тестовый импульс с логикой 0

3700 мкс
Тип электрического подключения

Электромагнитные катушки заказываются отдельно
Тип катушки

N1
Положение при сборке

Любое
Ширина

42 мм
Присоединение 4

Соединительная плита, размер 1 согласно ISO 5599-1
Присоединение 5

Соединительная плита, размер 1 согласно ISO 5599-1
Подвод пилотного воздуха 12

Соединительная плита, размер 1 согласно ISO 5599-1
Подвод пилотного воздуха 14

Соединительная плита, размер 1 согласно ISO 5599-1
Условный проход

8 мм
Вес

450 г
Тип уплотнения

Мягкий
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствует стандарту

ISO 5599-1
Стандарт присоединения

ISO 5599-1
Авторизация

C UL us - Recognized (OL)
Код ISO

151
Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытия

Да
Артикул

159688
Производитель

Festo
Минимальное рабочее давление

2 бар
Максимальное рабочее давление

10 бар
Тип конструкции

Золотниковый
Материал корпуса

Алюминиевое литье под давление
Тип резьбы

G
Тип действия

Моностабильный
Тип управления

Электромагнитное
Количество линий и позиций

5/2 лин./поз.
Тип крепления

На монтажной плите; Со сквозным отверстием
Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управления

Непрямого действия
Тип сброса

Пневматический
Монтажный шаг

43 мм
Тип оборудования

Распределители
Присоединение 1

1/4
Присоединение 2

1/4
Присоединение 3

1/4
Группа

Стандартные
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Наименование

Распределитель с электроуправлением

Заказать

Распределитель с электроуправлением Festo MN1H-5/2-D-1-C —мембранный клапан с электромагнитным управлением со вспомогательным ручным управлением. Предназначен только для применения с газообразными средами. Клапан открывается при подаче сигнала на электромагнитную катушку. MN1H имеет регулируемое демпфирование закрытия.

Распределитель MN1H работает с фильтрованным сжатым воздухом со степенью фильтрации 200 мкм. В сжатом воздухе допускается содержание распыленного масла.

Корпус распределителя серии MN1H выполнен из латуни, винты — из легированной нержавеющей стали. Материал мембраны — нитриловая резина.
