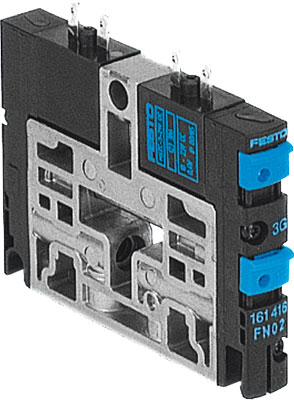

Распределитель с электроуправлением Festo CPV10-M1H-2X3-GLS-M7

Заказать

Артикул: 161416

Характеристики

О товаре

Характеристики товара

Серия товара

CPV10
Внутренний стандарт

IDO28456
Питание пилотного каскада

Внешний; Внутренний
Ручное дублирование

Защелкиваемый; Толкающий
Функция быстрого выхлопа

Не дросселируемый
Класс защиты

IP65
Время включения

17 мс
Время выключения

25 мс
Максимальный стандартный расход

400
Направление потока

Нереверсивный
Рабочий цикл

100 % при снижении тока удержания
Негативный тестовый импульс с логикой 1

700 мкс
Позитивный тестовый импульс с логикой 0

1400 мкс
Потребление электроэнергии

0,46 Вт
Положение при сборке

Любое
Размер клапана

10 мм
Присоединение 4

M7
Пневматическое присоединение, 11

Общая линия
Выхлоп пилота, канал 82/84

Общая линия
Подвод пилотного воздуха 12/14

Общая линия
Выхлопные каналы 3/5 объединены

Общая линия
Условный проход

4 мм
Вес

70 г
Тип уплотнения

Мягкий
Замечания по материалу

Соответствует директиве RoHS
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения

От -20 °C до +40 °C
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Защита от перекрытия

Да
Артикул

161416
Производитель

Festo
Тип конструкции

Золотниковый
Материал корпуса

Алюминиевое литье под давление; Латунь; POM (Полиформальдегид); PPS (Полифениленсульфид); Сталь
Функция распределителя

Н. З.
Тип действия

Моностабильный
Тип управления

Электромагнитное
Количество линий и позиций

2x3/2 лин./поз.
Тип присоединения

Общая линия
Тип крепления

Со сквозным отверстием
Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управления

Непрямого действия
Тип сброса

Пневматический
Тип оборудования

Распределители
Присоединение 1

M7
Группа

Для пневмоостровов
Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Наименование

Распределитель с электроуправлением
