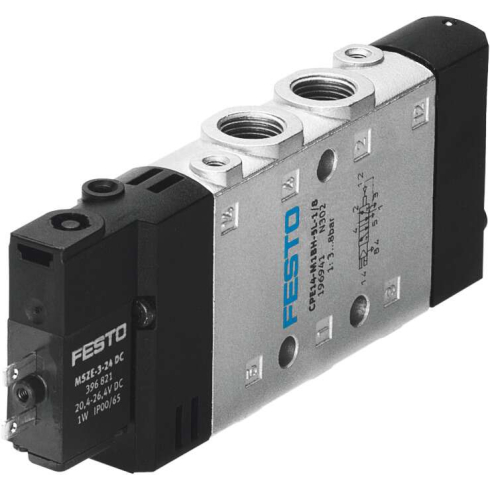

Распределитель с электроуправлением Festo CPE14-M1BH-5L-1/8

Заказать

Артикул: 196941

Характеристики

О товаре

Характеристики товара

Серия товара

CPE14
Внутренний стандарт

IDO28456
Питание пилотного каскада

Внутренний
Ручное дублирование

С принадлежностями, с защелкой; Толкающий
Функция быстрого выхлопа

Дросселирующий
Класс защиты

IP65 по IEC 60529 с розеткой
Время включения

24 мс
Время выключения

32 мс
Максимальный стандартный расход

800
Направление потока

Нереверсивный
Рабочий цикл

100 % при снижении тока удержания
Негативный тестовый импульс с логикой 1

900 мкс
Позитивный тестовый импульс с логикой 0

1200 мкс
Мощность катушки

1,28 Вт
Количество контактов

2-пин
Тип катушки

ZC
Допустимые колебания напряжения

-15 %/+10 %
Положение при сборке

Любое
Ширина

14 мм
Присоединение 4

G1/8
Присоединение 5

G1/8
Подвод пилотного воздуха 12

M3
Подвод пилотного воздуха 14

M3
Выхлоп пилота, канал 82

M3
Выхлоп пилота, канал 84

M3
Условный проход

6 мм
Вес

95 г
Тип уплотнения

Мягкий
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -5 °C до +50 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Авторизация

С UL us - Recognized (OL)
Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытия

Да
Идентификация позиции распределителя

Держатель табличек
Артикул

196941
Производитель

Festo
Минимальное рабочее давление

3 бар
Максимальное рабочее давление

8 бар
Резьба

Наружная резьба
Тип конструкции

Золотниковый
Материал корпуса

Алюминиевое литье под давление
Тип резьбы

G
Тип действия

Моностабильный
Тип управления

Электромагнитное
Количество линий и позиций

5/2 лин./поз.
Тип крепления

Со сквозным отверстием
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Тип пилотного управления

Непрямого действия
Тип сброса

Пневматический
Рабочее напряжение катушки

24 В DC
Тип оборудования

Распределители
Присоединение 1

1/8
Присоединение 2

1/8
Присоединение 3

G1/8
Группа

Универсальные
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Наименование

Распределитель с электроуправлением
