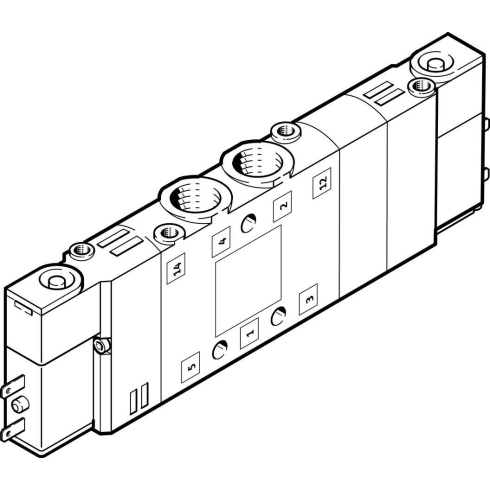

Распределитель с электроуправлением Festo CPE14-M1BH-5/3GS-1/8

Заказать

Артикул: 196938

Характеристики

О товаре

Характеристики товара

Серия товара

CPE14
Внутренний стандарт

IDO28456
Питание пилотного каскада

Внешний
Ручное дублирование

С принадлежностями, с защелкой; Толкающий
Функция быстрого выхлопа

Дросселирующий
Класс защиты

IP65 по IEC 60529 с розеткой
Время включения

20 мс
Время выключения

42 мс
Максимальный стандартный расход

750
Направление потока

Реверсивный
Рабочий цикл

100 % при снижении тока удержания
Негативный тестовый импульс с логикой 1

900 мкс
Позитивный тестовый импульс с логикой 0

1200 мкс
Мощность катушки

1,28 Вт
Количество контактов

2-пин
Тип катушки

ZC
Допустимые колебания напряжения

-15 % / +10 %
Положение при сборке

Любое
Ширина

14 мм
Присоединение 4

G1/8
Присоединение 5

G1/8
Подвод пилотного воздуха 12

M3
Подвод пилотного воздуха 14

M3
Выхлоп пилота, канал 82

M3
Выхлоп пилота, канал 84

M3
Условный проход

6 мм
Вес

120 г
Тип уплотнения

Мягкий
Замечания по материалу

Соответствует директиве RoHS
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Авторизация

С UL us - Recognized (OL)
Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытия

Да
Идентификация позиции распределителя

Держатель табличек
Артикул

196938
Производитель

Festo
Максимальное рабочее давление

10 бар
Резьба

Наружная резьба
Тип конструкции

Золотниковый
Материал корпуса

Алюминиевое литье под давление
Тип резьбы

G
Функция распределителя

Н. З.
Тип управления

Электромагнитное
Количество линий и позиций

5/3 лин./поз.
Тип крепления

Со сквозным отверстием
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Тип пилотного управления

Непрямого действия
Тип сброса

Пружинный
Рабочее напряжение катушки

24 В DC
Тип оборудования

Распределители
Присоединение 1

1/8
Присоединение 2

1/8
Присоединение 3

G1/8
Группа

Универсальные
Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Наименование

Распределитель с электроуправлением
