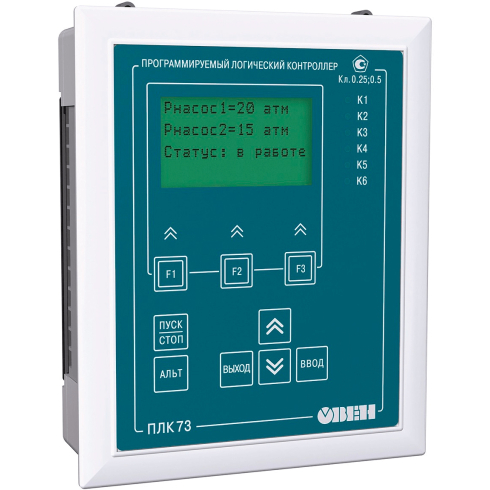

Программируемый логический контроллер ОВЕН ПЛК73-КККККККК-М

Заказать

Артикул: 42865

Характеристики

О товаре

Характеристики товара

Серия товара

ПЛК73
Внутренний стандарт

IDO28456
Потребляемая мощность

18 Вт
Габаритные размеры

168×137×55 мм
Интерфейс связи

RS-485, RS-232
Напряжение питания DC

От 150 В до 300 В
Протоколы передачи данных

ОВЕН, Modbus RTU, Modbus ASCII, GateWay
Область применения

ЖКХ, ЦТП, ИТП, котельные, небольшие установки
Класс защиты

IP55
Количество дискретных входов

8
Диапазон частоты

От 47 Гц до 63 Гц
Центральный процессор

32-разрядный RISC процессор 50 МГц на базе ядра ARM7
Объем оперативной памяти для хранения переменных программ

10 кб
Количество аналоговых входов

8
Объем памяти хранения программ

280 кб
Время работы часов реального времени после пропадания питания

Не менее 3 месяцев
Количество символов

4 x 16
Напряжение питания

От 90 В до 245 В
Размер Retain-памяти (EEPROM)

448 байт
Потребляемая мощность при постоянном токе

12 Вт
Количество выходов

8
Температура эксплуатации

От -10 °С до +55 °С
Тип дисплея

Текстовый монохромный ЖКИ с подсветкой
Артикул

42865
Производитель

ОВЕН
Класс точности

0,5/0,25
Тип корпуса

Щитовой
Наименование

Программируемый логический контроллер

Заказать

Контроллер с HMI для локальных систем Owen ПЛК73-КККККККК-М — логический программируемый контроллер с HMI для локальных сетей. Предназначен для создания систем автоматизированного управления технологическим оборудованием.

Основные функции

выполнение пользовательской программы работы контроллера, созданной в среде «CoDeSys 2.3»;
снятие измеренных значений со встроенных аналоговых и дискретных входов с последующей передачей их в пользовательскую программу;
управление встроенными ВУ контроллера из пользовательской программы;
расширение количества выходных устройств с использованием модуля МР1, подключаемого к контроллеру по специальному интерфейсу;
отображение символьных данных, формируемых в пользовательской программе, на ЖКИ;
отображение прочих данных, формируемых в пользовательской программе, на шести встроенных светодиодах;
отсчет реального времени встроенными часами с автономным источником питания;
настройка параметров функционирования встроенных входов, выходов и прочего периферийного оборудования контроллера и сохранение значений конфигурационных параметров в энергонезависимой памяти;
изменение значений конфигурационных параметров контроллера на ЖКИ с помощью встроенной клавиатуры;
изменение значений параметров из среды программирования CoDeSys.

Особенности

четырехстрочный дисплей;
дискретные входы/выходы на борту;
заказные модификации с выбором дискретных/аналоговых выходов;
платы расширения интерфейсов RS-485, RS-232;
поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay;
возможность расширения путем подключения модулей ввода/вывода;
увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1;
встроенные часы реального времени.

Эксплуатация

Логика работы прибора определяется потребителем в процессе программирования с помощью программного обеспечения CoDeSys. Поддерживаются все языки программирования, указанные в МЭК 61131-3. Документация по программированию контроллера и работе с программным обеспечением CoDeSys приведена на компакт-диске, входящем в комплект поставки.

Исполнение

Прибор имеет корпус щитового крепления.

Где применяются?

Основные области применения ОВЕН ПЛК63 — ЖКХ, ЦТП, ИТП, котельные, небольшие установки. Применяется в энергетике, на транспорте (в том числе железнодорожном), в различных областях промышленности, жилищно-коммунального и сельского хозяйства. Контроллер может быть применен на промышленных объектах, подконтрольных ФСЭТАН.

Контроллер может быть использован как:

специализированное устройство управления выделенным локализованным объектом;
устройство мониторинга локализованного объекта в составе комплексной информационной сети.
