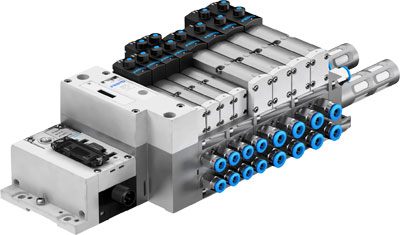

Пневмоостров Festo VTSA-F-FB

Заказать

Артикул: 547965

Характеристики

О товаре

Характеристики товара

Серия товара

VTSA
Внутренний стандарт

IDO28456
Максимальное количество распределителей

32
Номинальное рабочее напряжение АС

110 В
Электрическая система вход/выход

Да
Питание пилотного каскада

ВнешнийВнутренний
Функция быстрого выхлопа

Через дроссельную плиту
Класс защиты

IP65NEMA 4
Тип пневмоострова

45
Максимальный стандартный расход пневмоострова

1350 л/мин при 26 мм1860 л/мин при 42 мм2900 л/мин при 52 мм4000 л/мин при 65 мм700 л/мин при 18 мм
Структура пневмоострова

Модульный, вместе могут использоваться различные размеры распределителей
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам

От 3 до 10 бар
Максимальное количество зон давления

16
Допустимые колебания напряжения

± 10 %
Номинальное рабочее напряжение DC

24 В
Размер клапана

18 мм26 мм65 мм52 мм42 мм
Замечания по материалу

Соответствует директиве RoHS
Пилотное давление

От 3 до 10 бар
Температура окружающей среды

От -5 °C до +50 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Пригодность для работы с вакуумом

Да
Относительная влажность воздуха

От 0% до 90%
Температура хранения

От -20 °C до +60 °C
Категория ATEX (Газ)

II 3G
Взрывозащита типа (Газ)

Ex nA IIC T3 X Gc
Взрывобезопасная температура окружающей среды

-5°C ≤ Ta ≤ +50°C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по взрывозащите (ATEX)
Сопротивление коррозии

0 - Нет стойкости к коррозии
Авторизация

BIAC-TickCSA (OL)c UL us - Recognized (OL)
Отображение статуса сигнала

LED
Артикул

547965
Производитель

Festo
Тип конструкции

Золотниковый
Функция распределителя

2x2/2, Н.З., моностабильные2x3/2, Н.З., моностабильные2x3/2, Н.О., моностабильные2x3/2, Н.О./Н.З., моностабильный5/2 бистабильный5/2 бистабильный с доминирующим сигналом5/2 моностабильный5/2, моностабильный с функцией безопасности5/3 под давлением в нейтральной позиции5/3 выхлоп в нейтральной позиции5/3 Н.З.5/3, канал 2 под давлением, канал 4 соединен с выхлопом
Тип управления

Электрическое
Тип оборудования

Пневмоострова
Электрическое подключение

EthernetFieldbusВстроенный контроллер
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Наименование

Пневмоостров

Заказать

Пневмоостров Festo VTSA-F-FB — стандартный модульный пневмоостров. Многофункциональный, с возможностью установки до 32 распределителей. Совместим с электрической периферией CPX.

Ключевые особенности пневмоостровов VTSA

прочные металлические корпуса распределителей;
проверенные и надежные распределители с цилиндрическим золотником;
модульная система с большим количеством конфигураций;
коллекторную плиту можно удлинить, используя 4 винта и прочное разделительное уплотнение на металлической основе;
возможна интеграция новых функциональных модулей;
широкий выбор функций распределителей;
плиты питания дают гибкость подвода воздуха и возможность создания зон давления;
максимальное количество зон давления — 16;
быстрая и легкая замена распределителей;
надежная установка пневмоострова на стене или на H-рейке.

Пневмоострова VTSA доступны в трех вариантах исполнений:

VTSA с терминалом CPX. Управление с помощью fieldbus или блока управления. Максимальное количество распределителей и электромагнитных катушек — 32. Любое число подводов воздуха и зон давления;
VTSA с многополюсным подключением. Управление с помощью многополюсного разъема. Электрическое подключение с помощью блока клемм CageClamp, 37-контактного разъема Sub-D с многожильным кабелем или 19-контактного круглого разъема. Максимальное количество распределителей и электромагнитных катушек — 32. Любое число подводов воздуха (до 16 дополнительных плит питания). Любое число зон давления;
VTSA с подключением AS-интерфейса. От 1 до 8 позиций распределителей, максимальное количество электромагнитных катушек — 8.

Все три типа исполнений пневмоостровов серии VTSA доступны в двух вариантах: с G- или с NPT-резьбой.
