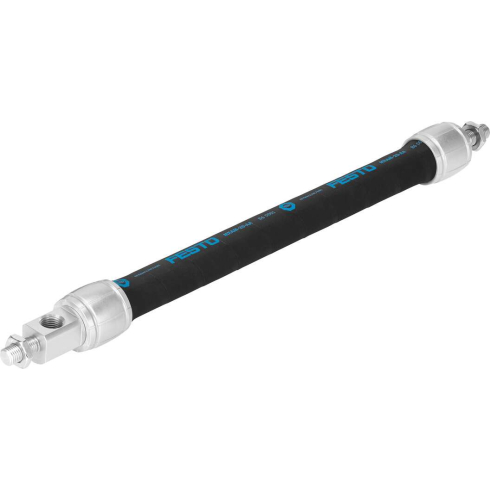

Пневматический мускул Festo DMSP-20

Заказать

Артикул: 541404

Характеристики

О товаре

Характеристики товара

Серия товара

DMSP
Внутренний стандарт

IDO28456
Увеличение диаметра при максимальном сокращении

40 мм
Максимальное сокращение

25% от номинальной длины
Номинальная длина

От 60 до 9000 мм
Максимальное начальное напряжение

3% от номинальной длины
Допустимая непараллельность

<= 2 мм, т. к. номинальная длина 400 мм± 0,5% для длины хода до 400 мм
Допустимая угловая погрешность

<= 1 °
Теоретическое усилие при 6 бар

1500 Н
Максимальная свободно подвешенная дополнительная нагрузка

80 кг
Теоретическая мускульная энергия при максимальном рабочем давлении

1500 Н
Точность повторения

<= 1% номинальной длины, циклич.
Дополнительный вес на 1 м хода

178 г
Положение при сборке

Любое
Материал гайки

Гальванизированная сталь
Материал фланца

Алюминиевый сплавнейтральное анодирование
Материал мембраны

ARCR (Хлоропреновый каучук)
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -5 °C до +60 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Авторизация

TÜV
Артикул

541404
Производитель

Festo
Максимальное рабочее давление

8 бар
Ход

2250 мм
Тип конструкции

Сокращаемая мембрана
Присоединение

1/4
Тип резьбы

G
Тип оборудования

Пневмоцилиндры
Размер

20 мм
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Пневматический мускул

Заказать

Пневматический мускул Festo DMSP-20 — миниатюрный растягивающий привод, который имитирует естественное движение мышц. Применяется для организации подвижности у человекообразных роботов. Пневмомускул представляет собой систему мембранного сокращения, состоящую из эластичного шланга, оплетенного армирующими нитями, служащими для придания жесткости и интегрированными в ромбовидную структуру. Используется в замкнутых системах прецизионного регулирования для обеспечения оптимального натяжения.

Ключевые особенности

пневмомускул состоит из стягивающей трубки и соответствующих разъемов;
вес уменьшен на 30% и десятикратно увеличено начальное усилие относительно более ранних моделей;
конструкция обеспечивает равномерное движение. Эффект Stick-Slip (движение рывками) отсутствует;
герметичная конструкция обеспечивает защиту от пыли, загрязнения и жидкости;
частота сокращений до 150 герц. Амплитуда и частота могут регулироваться независимо друг от друга;
позиционирование осуществляется с помощью давления;
допускается высокое ускорение груза;
материалы содержат вещества, ухудшающие процесс покраски;
материалы не содержат медь и тефлон;
используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
устройство сертифицировано TÜV.
