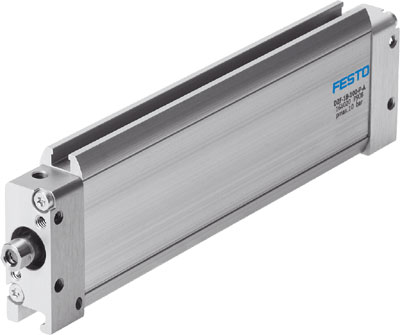

Плоский пневмоцилиндр Festo DZF-18-80-P-A

Заказать

Артикул: 164019

Характеристики

О товаре

Характеристики товара

Серия товара

DZF
Внутренний стандарт

IDO28456
Защита от скручивания/направляющая

Овальный поршень
Теоретическое усилие при 6 бар, прямой ход

153 Н
Теоретическое усилие при 6 бар, обратный ход

123 Н
Максимальный момент защиты от поворота

0,2 Нм
Максимальное угловое отклонение штока

1,2 °
Расположение демпфирования

Упругие кольца с двух сторон
Положение при сборке

Любое
Резьба на штоке

M4
Перемещаемая масса при ходе 0 мм

24 г
Дополнительный вес на 10 мм хода

13 г
Базовый вес на 0 мм хода

107 г
Дополнительный коэффициент массы на 10 мм хода

4 г
Материал крышки

Алюминиевый сплав
Температура окружающей среды

От -20 °C до +80 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Крепление к штоку

Наружная резьба
Артикул

164019
Производитель

Festo
Минимальное рабочее давление

1 бар
Максимальное рабочее давление

10 бар
Ход

80 мм
Диаметр поршня

18 мм
Тип конструкции

ПоршеньШток
Определение позиции

При помощи датчиков положения
Тип штока

Односторонний
Конец штока

Внутренняя резьба
Демпфирование

Нерегулируемое
Присоединение

M5
Тип присоединения на выходе

Внутренняя резьба
Материал корпуса

Анодированный алюминий
Тип действия

Двусторонний
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Тип оборудования

Пневмоцилиндры
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Пневмоцилиндр

Заказать

Плоский цилиндр Festo DZF-18-80-P-A — плоский метрический цилиндр двустороннего действия. Суперплоская конструкция защищена от проворачивания с помощью специальной формы поршня. Идеально подходит для блочного монтажа.

Ключевые особенности

фиксированное демпфирование с обеих сторон, установлены упругие демпфирующие кольца или пластины для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
предусмотрена возможность установки датчиков положения;
возможен монтаж с помощью сквозных отверстий, внутренней резьбы или монтажных принадлежностей;
простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
на поршень может устанавливаться магнит для бесконтактного опроса положения.

Корпус цилиндра выполнен из анодированного алюминия. Передняя крышка отлита из алюминиевого сплава. Шток для цилиндров диаметром от 12 до 25 миллиметров изготавливается из высоколегированной стали, а для цилиндров диаметром от 32 до 63 миллиметров — из нержавеющей стали.

Материал уплотнений в стандартной конфигурации — полиуретан TPE-U (PUR) или фторуглеродный каучук (FKM).

Варианты исполнения цилиндров:
