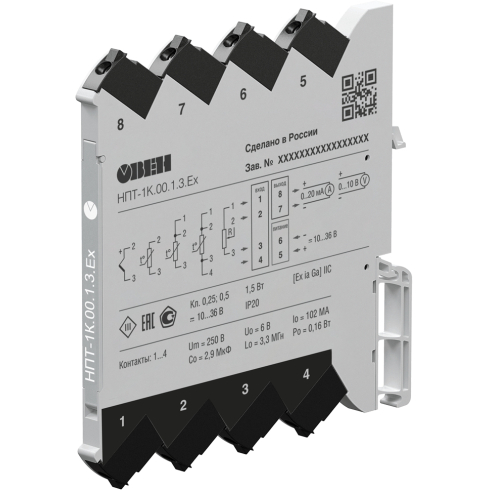

Нормирующий преобразователь Owen НПТ-1К-00-1-3-ЕХ

Заказать

Артикул: 77426

Характеристики

О товаре

Характеристики товара

Серия товара

НПТ
Внутренний стандарт

IDO28456
Габаритные размеры

6,1×113×115 мм
Класс защиты

IP20
Номинальное значение напряжения питания

24 В
Диапазон допустимых напряжений питания

От 10 В до 36 В
Функция преобразования входных сигналов

Линейная
Разрядность АЦП при работе с термометрами сопротивления

Не менее 15 бит
Разрядность ЦАП

Не менее 12 бит
Пульсации выходного сигнала

0,12 мА
Время установления выходного сигнала после скачкообразного изменения входного

Не более 2 с
Конструктивное исполнение

Монтаж на DIN рейку, работа во взрывоопасной зоне
Диапазон (заводская настройка)

От -50°С до+180°С
Тип выходного сигнала

Универсальный выход 0..20 мА / 0...10 В
Искробезопасная измерительная цепь

Искробезопасное исполнение
Гальваническая развязка питания от входов/выходов

2500 В
Тип подключения питания

Отдельными проводами
Вес

Не более 0,2 кг
Артикул

77426
Производитель

ОВЕН
Наименование

Нормирующий преобразователь

Заказать

Линейка нормирующих преобразователей для термометров сопротивления и термопар Owen НПТ-1К-00-1-3-ЕХ — универсальный преобразователь сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Используется совместно с входными датчиками. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Основные функции

Преобразование сигналов термометров сопротивлений и термопар в унифицированные нормированные сигналы тока и напряжения:

НПТ-1 — 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный);
НПТ-2, НПТ-3 — 4…20 мА.

Особенности

совместимы с термометрами сопротивления и термопарами;
выходной сигнал активный, не требует внешнего источника питания (НПТ-1К);
устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А);
тип датчика — ТС, ТП.

Эксплуатация

настройка типа датчика и диапазона преобразования температуры через USB-порт;
межпроверочный интервал составляет 2 года;
НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Исполнение

Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении.

Где применяются?

Нормирующие преобразователи используются для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, в сельском и коммунальном хозяйстве.
