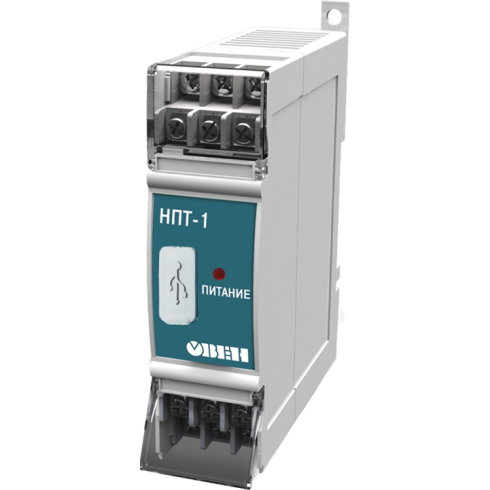

Нормирующий преобразователь на DIN рейку НПТ-1-00-1-1 ОВЕН НПТ-1.00.1.1

Заказать

Артикул: 3465078

Характеристики

О товаре

Характеристики товара

Серия товара

НПТ-1
Внутренний стандарт

IDO28456
Габаритные размеры

98×82×22 мм
Стандарт интерфейса

USB2.0 Full Speed
Номинальное значение напряжения питания

24 В
Диапазон допустимых напряжений питания

От 12 В до 36 В
Потребляемый ток для рабочего режима

Не более 35 мА
Потребляемый ток для режима конфигурирования (питание осуществляется от USB-Host)

Не более 50 мА
Функция преобразования входных сигналов

Монотонно возрастающая или убывающая
Нелинейность преобразования

Не хуже 0,1%
Разрядность АЦП при работе с термометрами сопротивления

Не менее 15 бит
Разрядность АЦП при работе с термопарами

Не менее 14 бит
Разрядность ЦАП

Не менее 11 бит
Сопротивление каждого соединительного провода, соединяющего преобразователь с датчиками

Не более 100 Ом
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)

1200 Ом
Пульсации выходного сигнала

В пределах 0,6%
Время установления выходного сигнала после скачкообразного изменения входного

Не более 1 с
Вес

Не более 0,5 кг
Артикул

3465078
Производитель

ОВЕН
Наименование

Нормирующий преобразователь

Заказать

Нормирующий преобразователь на DIN рейку НПТ-1-00-1-1 Owen НПТ-1-00-1-1 [М01] — преобразователь нормирующий на DIN рейку. Используется для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585- 2001 и термометрами сопротивления по ГОСТ Р 8.625-2006.

Основные функции

Прибор осуществляет преобразование сигналов термодатчиков в унифицированный сигнал 0(4)…20мА. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Особенности

настройка по интерфейсу USB 2.0 Full Speed;
высокая надежность — соответствие ГОСТ Р 51522-99 по ЭМС, класс А;
универсальный вход;
поддержка большинства известных типов термодатчиков;
высокая точность преобразования;
высокая разрешающая способность.

Эксплуатация

При конфигурировании ОВЕН НПТ-1 подключается к USB порту персонального компьютера при помощи стандартного кабеля miniUSB (в комплект поставки не входит). При работе на ноутбуке следует использовать кабель miniUSB длиной не менее 1 м во избежание сложностей при установке соединения с ПО «конфигуратор НПТ-1».

Средняя наработка на отказ — не менее 500 000 часов. Средний срок службы — не менее 12 лет.

Исполнение

Крепление на DIN-рейку.

Где применяются?

Нормирующие преобразователи НПТ-1 могут использоваться во вторичных приборах систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчериз
