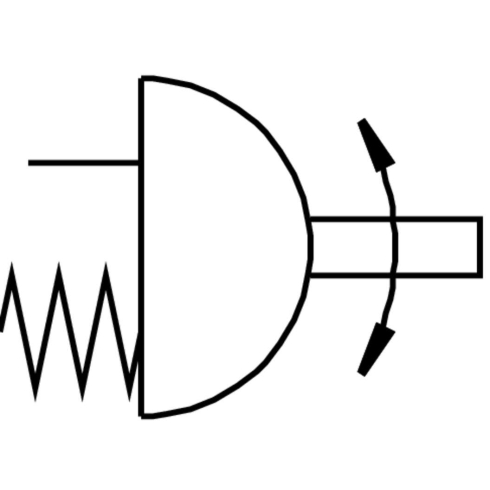

Неполноповоротный привод Festo DFPD-900-RP-90-RS35-F14-R3-C

Заказать

Артикул: 8102888

Характеристики

Характеристики товара

Серия товара

DFPD
Внутренний стандарт

IDO28456
Диапазон настройки конечного положения при 0°

От -5° до 5°
Диапазон настройки конечного положения при 90°

От -5° до 5°
Закрывание

Вправо
Момент при указанном рабочем давлении и угле поворота 0°

356,2 Нм
Момент при номинальном рабочем давлении с углом поворота 90°

207 Нм
Момент пружинного возврата с углом поворота 0°

179,6 Нм
Расход воздуха при 6 бар за цикл 0°-90°-0°

31,5 l
Момент пружинного возврата для 90°

328,8 Нм
Положение при сборке

Любое
Вес

28395 г
Материал кулачка

Сталь
Материал подшипника

POM (Полиформальдегид)
Материал вала

Легированная сталь, нержавеющая
Материал пружины

Пружинная сталь
Материал соединительной плиты

Алюминиевый анодированный сплав
Материал крышки

Литой алюминий с покрытием
Материал винтов

Легированная сталь, нержавеющая
Материал поршня

Алюминиевое литье под давление
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -20 °C до +80 °C
Взрывозащита типа (Пыль)

Ex h IIIC T105°C Db X
Примечание по рабочей среде

Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения

От -20 °C до +60 °C
Категория ATEX (Газ)

II 2G
Взрывозащита типа (Газ)

Ex h IIC T4 Gb X
Взрывобезопасная температура окружающей среды

-20°C≤Ta≤+80°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)

II 2D
Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Сертификационный департамент

TÜV Rheinland
Фитинги соответствуют стандарту

ISO 5211
Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту

VDI/VDE 3845 size AA 3
Артикул

8102888
Производитель

Festo
Минимальное рабочее давление

2 бар
Максимальное рабочее давление

8 бар
Глубина присоединения вала

38 мм
Присоединение вала

T36
Номинальное рабочее давление

3,5 бар
Тип конструкции

Рейка и шестерня
Угол поворота

90 °
Материал корпуса

Алюминиевый анодированный сплав
Тип резьбы

G
Размер ISO-фланца

F14
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Тип оборудования

Приводы
Присоединение 2

1/4
Группа

Неполноповоротные
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Размер привода

900
Наименование

Неполноповоротный привод
