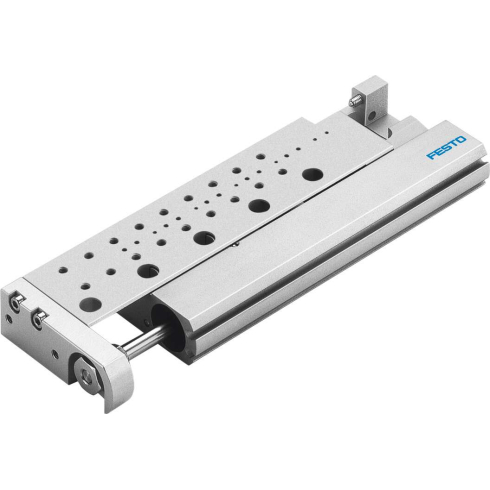

Мини-суппорт Festo SLF-6-10-P-A

Заказать
Артикул: 170503
Характеристики
О товаре
Характеристики товара
  • Серия товара
    SLF
  • Внутренний стандарт
    IDO28456
  • Диапазон настройки крайних положений/хода
    5 мм
  • Режим работы привода
    Yoke
  • Направляющая
    Шариковая направляющая
  • Энергия удара в крайних положениях
    0,016 Нм
  • Теоретическое усилие при 6 бар, прямой ход
    17 Н
  • Теоретическое усилие при 6 бар, обратный ход
    13 Н
  • Максимальное усилие Fy
    170 Н
  • Максимальное усилие Fz
    170 Н
  • Максимальный момент Mx
    0,6 Нм
  • Максимальный момент My
    0,6 Нм
  • Максимальный момент Mz
    0,5 Нм
  • Расположение демпфирования
    Упругие кольца с двух сторон
  • Положение при сборке
    Любое
  • Перемещаемая масса
    32 г
  • Альтернативные соединения
    См. чертеж
  • Базовый вес на 0 мм хода
    108 г
  • Вес
    68 г
  • Материал крышки
    Алюминиевый сплав
  • Замечания по материалу
    Соответствует директиве RoHS
  • Температура окружающей среды
    От -20 °C до +60 °C
  • Примечание по рабочей среде
    Возможна работа со смазкой (впоследствии требуется постоянная смазка)
  • Сопротивление коррозии
    0 - Нет стойкости к коррозии
  • Крепление к штоку
    Со сквозным отверстием
  • Артикул
    170503
  • Производитель
    Festo
  • Минимальное рабочее давление
    1,5 бар
  • Максимальное рабочее давление
    10 бар
  • Ход
    10 мм
  • Диаметр поршня
    6 мм
  • Тип конструкции
    Yoke - кинематика
  • Определение позиции
    При помощи датчиков положения
  • Демпфирование
    Нерегулируемое
  • Присоединение
    M5
  • Тип присоединения на выходе
    Внутренняя резьба
  • Материал корпуса
    Алюминиевый сплав
  • Материал уплотнения
    HNBR (Гидрированный бутадиен-нитрильный эластомер)
  • Тип оборудования
    Мини-суппорты
  • Рабочая среда
    Сжатый воздух по ISO 8573-1:2010
  • Наименование
    Мини-суппорт
Заказать

Мини-суппорт Festo SLF-6-10-P-A — плоский пневматический привод двух­стороннего действия с кареткой. Широко используется в промышленных системах перемещения и сборки. Применяется для создания манипуляторов разного типа.

Ключевые особенности

  • каретка снабжена прецизионной безлюфтовой шариковой направляющей высокой жесткости;
  • широкий выбор разных элементов и принадлежностей;
  • предусмотрены разные варианты подвода воздуха;
  • в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P;
  • опрос положения осуществляется с помощью датчиков положения, которые могут быть встроены. Предусмотрены пазы для установки датчиков положения SME/SMT 10;
  • широкий выбор вариантов монтажа с помощью внутренней резьбы на корпусе привода, каретке и траверсе;
  • используемые материалы не содержат меди и тефлона.

Корпус, глухая крышка и каретка выполнены из анодированного алюминия. Направляющая из закаленной стали. Материал штока — нержавеющая сталь.

Уплотнения в стандартной конфигурации изготавливаются из термопластичной резины (TPR), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Варианты исполнения цилиндров:

  • упругие демпфирующие элементы с двух сторон;
  • опрос положений с помощью датчика.
