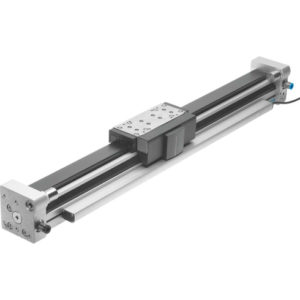

Линейный привод Festo DGCI-18

Заказать
Артикул: 544425
Характеристики
О товаре
Характеристики товара
  • Серия товара
    DGCI
  • Внутренний стандарт
    IDO28456
  • Варианты исполнения
    защищенная направляющая качениядополнительная каретка, стандартно - слевадополнительная каретка, стандартно - справа
  • Ход сервопневматического позиционирования
    100 ... 2.000 мм
  • Ход Soft Stop
    100 ... 2.000 мм
  • Сокращение хода в конечных положениях
    20 мм
  • Наименьший ход позиционирования
    3% от макс. ходаНо не более, чем 20 мм
  • Направляющая
    Передача типа "винт - гайка" с циркулирующими шариками с направляющей
  • Теоретическое усилие при 6 бар, прямой ход
    153 Н
  • Теоретическое усилие при 6 бар, обратный ход
    153 Н
  • Положение при сборке
    Любое
  • Альтернативные соединения
    См. чертеж
  • Материал крышки
    Алюминиевый сплав
  • Замечания по материалу
    Соответствует директиве RoHS
  • Температура окружающей среды
    От -10 °C до +60 °C
  • Взрывозащита типа (Пыль)
    Ex tc IIIC T120°C X Dc IP65
  • Пищевая безопасность
    Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
  • Примечание по рабочей среде
    Операция смазывания невозможна
  • Категория ATEX (Газ)
    II 3G
  • Взрывозащита типа (Газ)
    Ex nA IIC T4 X Gc
  • Взрывобезопасная температура окружающей среды
    0°C ≤ Ta ≤ +50°C
  • Обозначение CE
    В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по взрывозащите (ATEX)
  • Категория ATEX (Пыль)
    II 3D
  • Сопротивление коррозии
    1 - Низкая стойкость к коррозии2 - Средняя стойкость к коррозии
  • Авторизация
    C-Tick
  • Артикул
    544425
  • Производитель
    Festo
  • Ход
    От 100 до 2.000 мм
  • Диаметр поршня
    18 мм
  • Определение позиции
    С прикрепленным датчиком перемещения
  • Демпфирование
    Амортизатор, быстрая остановкаАмортизатор, плавная остановка
  • Тип крепления
    С принадлежностями
  • Материал уплотнения
    NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
  • Присоединение 2
    M5
  • Рабочая среда
    Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
  • Наименование
    Линейный привод
Заказать

Линейный привод Festo DGCI-18 — линейный привод двустороннего действия со встроенным датчиком перемещения. Устройство создано на базе линейного привода DGC. Используется в промышленных системах для перемещения и сборки, где требуется высокая точность позиционирования.

Ключевые особенности

  • используется с контроллером конечных положений CPX-CMPX и контроллером позиционирования CPX-CMAX;
  • простой прямой монтаж с помощью лап или монтажного профиля;
  • в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P (демпфирующие кольца/пластины в конечных положениях) или самонастраивающиеся амортизаторы;
  • опрос положения поршня с помощью встроенного датчика положения. Используется цифровое, магнитострикционное, бесконтактное и абсолютное измерение;
  • устройство сертифицировано — знак C-Tick;
  • используемые материалы не содержат меди и тефлона;
  • устройство соответствует директиве ЕС по электромагнитной совместимости (маркировка СЕ);
  • устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере

Каретка из высоколегированной стали. Торцевая крышка, профиль цилиндра и корпус из анодированного алюминия. Направляющая, грязесъемник, реверсивный ролик из полиацетата (PO). Датчик перемещения из анодированного алюминия, усиленный стекловолокном.

Уплотнения и уплотнительная лента из полиуретана TPE-U (PU). Изоляция кабеля из полиуретана (PU).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [6:4:4]). Работа со смазкой не возможна. Точка росы под давлением на 10 °C ниже температуры окружающей среды.

Варианты исполнения приводов:

  • подвод воздуха спереди или сзади с помощью вставных фитингов;
  • герметичное резьбовое соединение с обоих концов;
  • вставные цветные фитинги;
  • направляющая с защищенным рециркуляционным шариковым подшипником;
  • смазка, одобренная для пищевой промышленности;
  • адаптер для смазки;
  • YSR самонастраивающийся амортизатор;
  • YSRW самонастраивающийся амортизатор с прогрессирующей кривой;
  • сертификация ЕС EX2 II 3GD;
  • одноканальный фиксатор с пневматическим приводом;
  • инструкция по эксплуатации.
