Линейный привод Festo DGC-K-25

Заказать

Артикул: 1312501

Характеристики

О товаре

Характеристики товара

Серия товара

DGC
Внутренний стандарт

IDO28456
Варианты исполнения

Порты подвода воздуха с двух сторонСтандартный поршеньУвеличенный поршень
Длина демпфирования

18 мм
Теоретическое усилие при 6 бар, прямой ход

295 Н
Теоретическое усилие при 6 бар, обратный ход

295 Н
Конфигурируемый ход

От 1 до 8500 мм
Положение при сборке

Любое
Альтернативные соединения

См. чертеж
Материал крышки

Алюминиевое литье под давление
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -10 °C до +60 °C
Взрывозащита типа (Пыль)

c 120°C X
Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Газ)

II 2G
Взрывозащита типа (Газ)

c T4 X
Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)

II 3D
Сопротивление коррозии

1 - Низкая стойкость к коррозии
Артикул

1312501
Производитель

Festo
Диаметр поршня

25 мм
Определение позиции

При помощи датчиков положения
Демпфирование

Пневматическое регулируемое
Тип крепления

С принадлежностями
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Рабочая среда

Сжатый воздух
Наименование

Линейный привод

Заказать

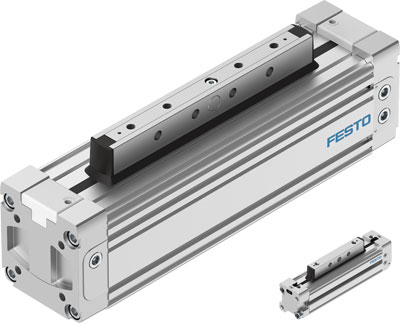

Линейный привод Festo DGC-K-25 — компактный линейный пневматический привод с ползунком. Используется без внешней направляющей для простых функций привода. Полностью взаимозаменяем с устаревшей моделью линейного привода DGP.

Ключевые особенности

конструкцию привода характеризуют симметричный дизайн и низкий вес;
ширина привода на 30% меньше, чем у модели DGC-G;
предусмотрена возможность применения датчиков приближения;
простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
в базовом исполнении используется демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон);
устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере;
используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Корпус и поршень выполнены из анодированного алюминия. Уплотнения в стандартной конфигурации изготавливаются из нитриловой резины (NBR), полиуретана TPE-U (PUR).

Рабочая среда — фильтрованный сжатый воздух. Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения приводов:
