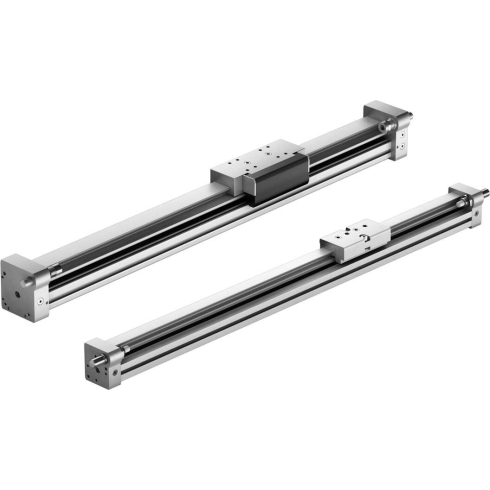

Линейный привод Festo DGC-32

Заказать

Артикул: 532448

Характеристики

О товаре

Характеристики товара

Серия товара

DGC
Внутренний стандарт

IDO28456
Варианты исполнения

Зажимное устройство приводаЗащищенная направляющая каченияДополнительная каретка, стандартно - слевадополнительная каретка, стандартно - справа
Направляющая

Базовая направляющаяНаправляющая скольженияПередача типа "винт - гайка" с циркулирующими шариками с направляющей
Длина демпфирования

17,5 мм
Теоретическое усилие при 6 бар, прямой ход

483 Н
Теоретическое усилие при 6 бар, обратный ход

483 Н
Конфигурируемый ход

От 1 до 8500 мм
Пневматический канал на фиксаторе

M5
Положение при сборке

Любое
Альтернативные соединения

См. чертеж
Материал крышки

Алюминиевый сплав
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -10 °C до +60 °C
Взрывозащита типа (Пыль)

c 120°C (T4) X
Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Газ)

II 2G
Взрывозащита типа (Газ)

c T4 X
Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)

II 3D
Сопротивление коррозии

0 - Нет стойкости к коррозии1 - Низкая стойкость к коррозии2 - Средняя стойкость к коррозии
Артикул

532448
Производитель

Festo
Диаметр поршня

32 мм
Определение позиции

При помощи датчиков положения
Демпфирование

Нерегулируемое; Пневматическое регулируемое; Амортизатор
Тип крепления

С принадлежностями
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Рабочая среда

Сжатый воздух
Наименование

Линейный привод

Заказать

Линейный привод Festo DGC-32 — линейный пневматический привод с направляющей. Базовая модель с направляющей скольжения или с шариковой направляющей. Может использоваться как отдельный элемент или как часть многокоординатной системы.

Ключевые особенности

конструкцию привода характеризуют небольшие размеры, сверхточная направляющая и оптимизированная система герметизации;
нагрузка и другие устройства монтируются прямо на каретке;
все регулировки могут осуществляться с одной стороны;
крепежные лапы допускают замену на пневмоцилиндр DGPL;
в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон);
простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
предусмотрена установка датчиков положения.

Корпус цилиндра, направляющий рельс, суппорт, задняя крышка выполнены из анодированного алюминия. Уплотнения поршня и уплотнительная лента в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR). Элементы скольжения производятся из полиамида (PA).

Варианты исполнения цилиндров:
