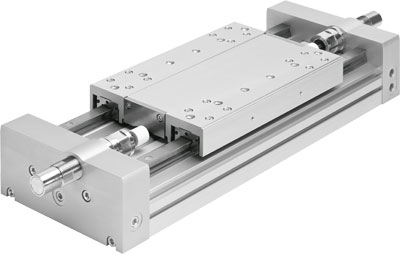

Линейный привод Festo DGC-25-HD

Заказать

Артикул: 567548

Характеристики

О товаре

Характеристики товара

Серия товара

DGC
Внутренний стандарт

IDO28456
Варианты исполнения

Защищенная направляющая каченияДополнительная каретка, стандартно - слевадополнительная каретка, стандартно - справа
Направляющая

Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Усилие Fy

5600 Н
Теоретическое усилие при 6 бар, прямой ход

295 Н
Усилие Fz

5600 Н
Продольный момент My (график)

500 Нм
Теоретическое усилие при 6 бар, обратный ход

295 Н
Поперечный момент Mx (график)

300 Нм
Крутящий момент Mz (график)

500 Нм
Конфигурируемый ход

От 1 до 5000 мм
Положение при сборке

Любое
Перемещаемая масса

2246 кг
Перемещаемая масса при ходе 0 мм

7,509 кг
Дополнительный вес на 10 мм хода

0,105 кг
Материал крышки

Алюминиевый сплав
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -10 °C до +60 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

0 - Нет стойкости к коррозии
Артикул

567548
Производитель

Festo
Диаметр поршня

25 мм
Определение позиции

При помощи датчиков положения
Тип крепления

С принадлежностями
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Рабочая среда

Сжатый воздух
Наименование

Линейный привод

Заказать

Линейный привод Festo DGC-25-HD — линейный пневматический привод со сдвоенной направляющей двойного действия. Используется в пневматических системах с большой нагрузкой в качестве несущего привода линейных порталов и консольных приводов.

Ключевые особенности

приводы оснащены усиленной шариковой направляющей, которая выдерживает максимальные нагрузки;
нагрузка и другие устройства монтируются прямо на каретке;
простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
предусмотрена возможность применения датчиков приближения;
используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
содержит PWIS (вещества, ослабляющие смачивание красящих пигментов).

Корпус цилиндра, суппорт, задняя крышка выполнены из анодированного алюминия. Уплотнения в стандартной конфигурации изготавливаются из нитриловой резины (NBR) и полиуретана TPE-U (PUR). Материал уплотнительной ленты — полиуретан (PU)/сталь.

Рабочая среда — фильтрованный сжатый воздух. Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения приводов:
