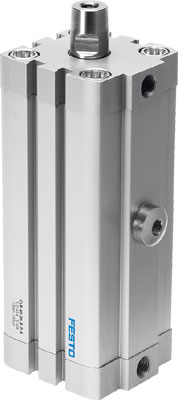

Линейно-поворотный зажим Festo CLR-32-20-L-P-A-B

Заказать

Артикул: 543180

Характеристики

О товаре

Характеристики товара

Серия товара

CLR
Внутренний стандарт

IDO28456
Общий ход

38 мм
Ход зажима

20 мм
Направление поворота

Левый
Эффективное усилие зажима при давлении 2 бар

111 Н
Эффективное усилие зажима при давлении 4 бар

216 Н
Эффективное усилие зажима при давлении 6 бар

313 Н
Максимальный момент затяжки, винт крепления пальца

24 Нм
Теоретическое усилие зажима при давлении 6 бар

362 Н
Расположение демпфирования

Упругие кольца с двух сторон
Положение при сборке

Любое
Резьба на штоке

M8
Вес

765 г
Материал крышки

Алюминиевый сплав покрытый
Материал винта фланца

СтальГальванизирован
Материал колбы цилиндра

Алюминиевый сплавГладкое анодирование
Температура окружающей среды

От -10 °C до +80 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Артикул

543180
Производитель

Festo
Минимальное рабочее давление

2 бар
Максимальное рабочее давление

10 бар
Диаметр поршня

32 мм
Тип конструкции

ПоршеньШтокКорпус цилиндра
Угол поворота

90 ° +/- 2 °
Определение позиции

При помощи датчиков положения
Демпфирование

Нерегулируемое
Присоединение

1/8
Материал корпуса

Анодированный алюминиевый сплав
Тип резьбы

G
Тип крепления

Со сквозным отверстием. С внутренней резьбой. С принадлежностями
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Тип оборудования

Пневмоцилиндры
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Линейно-поворотный зажим

Заказать

Линейно-поворотный зажим Festo CLR-32-20-L-P-A-B — компактное линейно-поворотное устройство со встроенной направляющей. Применяется как простая механическая система для любых операций зажима. Благодаря совмещению линейного и поворотного перемещения штока могут легко вставлять и вынимать заготовки.

Ключевые особенности

возможен выбор поворота вправо или влево при выполнении линейного перемещения как у цилиндра с поршнем;
предусмотрена настройка направлений поворота;
компактные размеры позволяют устанавливать в тесных местах;
расположение монтажных отверстий соответствует ISO 21 287, что позволяет использовать стандартные монтажные лапы и фланцы для установки и других принадлежностей
внутренняя резьба на передней и задней крышках позволяет легко монтировать привод непосредственно или с помощью принадлежностей. Имеются наборы для зажимного пальца, включающие резиновую насадку для защиты чувствительных поверхностей;
зажимной палец может быть установлен в любое положение в пределах 360°;
монтаж осуществляется через сквозные отверстия или с помощью внутренней резьбы или монтажных принадлежностей;
используемые материалы не содержат меди и тефлона.

Корпус цилиндра и глухая крышка отлиты из алюминия под давлением. Поршневой шток из легированной стали. Фланец отлит из алюминия. Винты из гальванизированной стали.

Уплотнения изготавливаются из полиуретана (PU) и нитриловой резины (NBR). Уплотнение-скребок из полиуретана (PU).

Варианты исполнения цилиндров:
