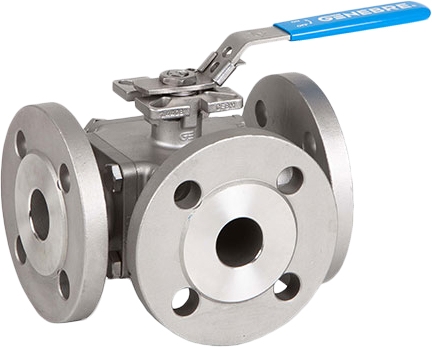

Кран шаровой трехходовой фланцевый из нержавеющей стали тип T Genebre 2541-12 Ру16 Ду100 (PN16 DN100)

Заказать

Артикул: 51775

Характеристики

О товаре

Характеристики товара

Серия товара

2541
Внутренний стандарт

IDO28456
Строительная высота

350 мм
Вид арматуры

Запорная
Материал болтов

ASTM A 193 - B8
Тип присоединения к трубопроводу

Фланцевая арматура
Строительная длина

653 мм
Вес

60,300 кг
Материал уплотнения прокладки

Тефлон
Марка материала запирающего элемента

AISI 316
Материал ручки

ASTM A 53
Материал шайбы

Нержавеющая сталь AISI 304
Материал гайки

Нержавеющая сталь AISI 316
Материал стопорной шайбы

Нержавеющая сталь AISI 304
Материал кольцевой прокладки

Витон
Материал крышки корпуса

Нержавеющая сталь AISI 316
Материал стопора

ASTM A 193 - B8
Марка материала корпуса

CF8M (1,4401)
Рабочая температура

От -25 °C до +180 °C
Класс герметичности

A
Стандарт ISO-фланца

Согласно ISO 5211
Стандарт фланцевого соединения

Согласно DIN 2501
Артикул

51775
Производитель

Genebre
Тип присоединения на выходе

Фланец
Тип присоединения на входе

Фланец
Материал корпуса

Нержавеющая сталь
Тип сечения

Стандартнопроходной
Материал втулки

PTFE (Политетрафторэтилен)+15% Графит
Тип управления

Ручка рычаг
Размер ISO-фланца

F12
Диаметр номинальный

DN100
Давление номинальное

PN16
Тип корпуса

Двухсоставной
Присоединение 1

100 мм
Присоединение 2

100 мм
Группа

Шаровые
Наименование

Кран

Заказать

Кран шаровой трехходовой фланцевый из нержавеющей стали тип T GENEBRE 2541 PN16 DN100 — полнопроходной трехходовой шаровой кран из нержавеющей стали T-образной конструкции. Имеет один вход и два выхода. Монтаж осуществляется путем фланцевого соединения. Предназначен для перекрытия потока рабочей среды.

Ключевые особенности

фланцевое соединение согласно нормам DIN 2501;
максимальное давление зависит от диаметра: 40 бар для типоразмеров с номинальным диаметром от 25 до 50; 16 бар для типоразмеров с диаметром от 65 до 100;
дизайн соответствует нормам DIN 3357 / EN 12516-1;
антистатическое устройство;
система блокирования;
возможен прямой монтаж привода согласно ISO 5211;
защита от протечек через отверстие штока

Корпус, шар и шток крана выполнены из нержавеющей стали AISI 316 (CF8M). Четыре седла шара сделаны из политетрафторэтилена (PTFE) с добавлением тефлона, армированного стекловолокном (15%). Уплотнительное кольцо изготовлено из искусственной резины Viton.

Рабочие среды — горячая и холодная вода.
