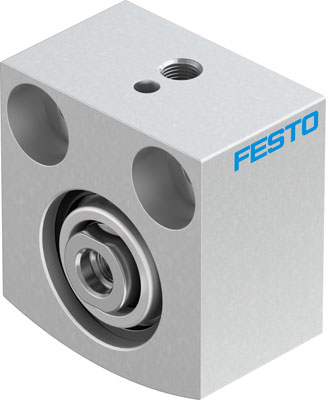

Короткоходовой пневмоцилиндр Festo AEVC-20-5-I-P

Заказать

Артикул: 188131

Характеристики

О товаре

Характеристики товара

Серия товара

AEVC
Внутренний стандарт

IDO28456
Усилие возвратной пружины, втягивание

5 Н
Теоретическое усилие при 6 бар, прямой ход

180 Н
Расположение демпфирования

Упругие кольца с двух сторон
Положение при сборке

Любое
Резьба на штоке

M5
Перемещаемая масса

14 г
Вес

85 г
Материал крышки

Анодированный алюминиевый сплав
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -20 °C до +80 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

1 - Низкая стойкость к коррозии
Крепление к штоку

Наружная резьба
Артикул

188131
Производитель

Festo
Минимальное рабочее давление

1,5 бар
Максимальное рабочее давление

10 бар
Ход

5 мм
Диаметр поршня

20 мм
Тип конструкции

ПоршеньШток
Определение позиции

Отсутствует
Тип штока

Односторонний
Конец штока

Внутренняя резьба
Демпфирование

Нерегулируемое
Присоединение

M5
Тип присоединения на выходе

Внутренняя резьба
Материал корпуса

Анодированный алюминиевый сплав
Тип действия

Односторонний
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Тип оборудования

Пневмоцилиндры
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Пневмоцилиндр

Заказать

Короткоходовой цилиндр Festo AEVC-20-5-I-P — компактный короткоходовой цилиндр одностороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха и большое усилие зажима в минимальном монтажном пространстве.

Ключевые особенности

пазы для контактных или бесконтактных датчиков положения;
стандартная схема отверстий соответствуют стандарту VDMA 24 562 для цилиндров диаметром от 32 до 100 мм;
простой монтаж с помощью широкого набора принадлежностей и через сквозные отверстия;
нерегулируемое двусторонне демпфирование — эластичные демпфирующие кольца/пластины устанавливаются с обеих сторон;
в некоторых исполнениях на поршень установлен магнит для бесконтактного опроса положения;
на поршне установлен магнит для опроса положения;
используемые материалы не содержат меди и тефлона.

Варианты материалов штока:

нержавеющая сталь;
анодированный алюминий.

Передняя и задняя крышки, корпус цилиндра выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Варианты исполнения цилиндров:
