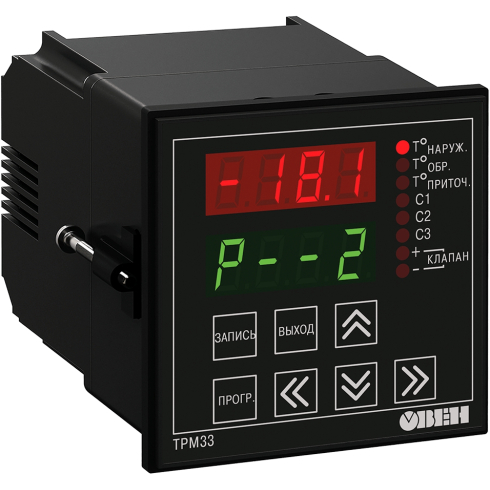

Контроллер для приточной вентиляции ОВЕН ТРМ33-Щ4.01

Заказать

Артикул: 19577

Характеристики

О товаре

Характеристики товара

Серия товара

ТРМ33
Внутренний стандарт

IDO28456
Потребляемая мощность

Не более 6 ВА
Габаритные размеры

96×96×145 мм
Диапазон контроля температуры

От -50°С до +199,9°С
Тип входных термометров сопротивления

ТСМ, ТСП
Время цикла опроса датчиков

Не более 6 с
Класс защиты

IP54
Количество дискретных входов

3
Количество каналов контроля температуры

3
Количество выходных реле

4
Максимальный ток, коммутируемый контактами реле

1 А
Подключение термометров сопротивления

50 Ом
Регулирование температуры в контурах отопления и горячего водоснабжения

ПИД-регулятор
Напряжение питания

От 130 В до 242 В
Артикул

19577
Производитель

ОВЕН
Тип корпуса

Щитовой
Наименование

Контроллер для вентиляции

Заказать

Контроллер для вентиляции Owen ТРМ33-Щ4-01 — микропроцессорный блок управления (контроллер) для вентиляции. Используется совместно с входными ТС (датчиками) и исполнительными механизмами для контроля и регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером. По результатам измерений температур и опроса входных датчиков (С1, С2, С3) контроллер управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР).

Основные функции

поддержание заданной температуры приточного воздуха на заданном уровне по ПИД-закону;
управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер;
регистрация данных на ПК по интерфейсу RS-485 (по заказу);
защита от превышения температуры обратной воды, возвращаемой в теплоцентраль;
защита от замораживания воды в калорифере;
прогрев калорифера при вводе системы в действие и в переходных режимах ее работы;
поддержание работы системы в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;
автоматический перевод системы из зимнего режима работы в летний режим и обратно.

Эксплуатация

Контроллер работает в различных режимах:

прогрев калорифера при запуске системы;
защита системы от превышения температуры обратной воды;
защита водяного калорифера от замерзания;
дежурный режим с выключенным вентилятором и закрытыми жалюзи;
автоматический переход в летний режим.

Исполнение

Щ4 — корпус щитового крепления с размерами 96×96×145 мм (степень защиты со стороны лицевой панели IP 54, степень защиты корпуса IР 00);
Щ7 — корпус щитового крепления с размерами 144×169×50,5 мм (степень защиты со стороны лицевой панели IP 54, степенью защиты корпуса IР00).
