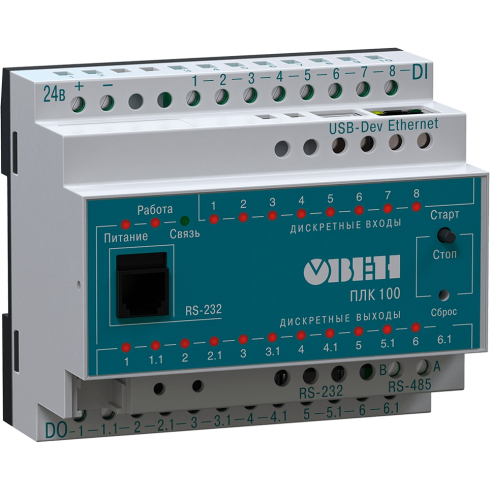

Контроллер для малых систем автоматизации ОВЕН ПЛК100-24.К-L
-
Серия товараПЛК100
-
Внутренний стандартIDO28456
-
Потребляемая мощностьНе более 10 Вт
-
Габаритные размеры90×105×65 мм
-
Интерфейс связиEthernet 100 Ваsе-Т, RS-485, RS-232, USB 2.0-Device
-
Напряжение питания DCОт 18 В до 29 В
-
Протоколы передачи данныхОВЕН, Modbus RTU, Modbus ASCII, Моdbus-ТСР, DСОN, GateWay (протокол СODESYS)
-
Область примененияДля автоматизации малых систем
-
Класс защитыIP20
-
Количество дискретных входов8
-
Диапазон частотыОт 47 Гц до 63 Гц
-
Центральный процессор32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
-
Объем энергонезависимой памяти4 Мб
-
Максимальная частота сигнала, подаваемого на дискретный вход10 кГц
-
Напряжение питанияОт 90 В до 264 В
-
Размер Retain-памяти (EEPROM)4 кбайт
-
Система исполнения ПЛКCODESYS v2, искусственное ограничение до 360 байт
-
Потребляемая мощность при постоянном токеНе более 6 Вт
-
Количество выходов6
-
Температура эксплуатацииОт -20 °С до +55 °С
-
Артикул10741
-
ПроизводительОВЕН
-
Тип корпусаDIN-реечный
-
НаименованиеПрограммируемый логический контроллер
Контроллер для малых систем автоматизации Owen ПЛК100-24-К-L — моноблочный программируемый контроллер с дискретными входами/выходами. Предназначен для автоматизированного управления малыми и средними объектами, а также для создания систем диспетчеризации.
Основные функции
- дискретные входы/выходы на борту;
- расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов;
- два варианта питания: 220 В переменного тока и 24 В постоянного тока;
- скорость работы дискретных входов — до 10 КГц при использовании подмодулей счетчика;
- большое количество интерфейсов, работающих независимо друг от друга: Ethernet, последовательные порты (RS-485, RS-232), USB Device для программирования контроллера;
- встроенный аккумулятор позволяет выполнять программы при пропадании питания и обеспечивает перевод выходных элементов в «безопасное состояние»;
- встроенные часы реального времени.
- контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.;
- контроллеры позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Эксплуатация
Логика работы определяется потребителем в процессе программирования контроллера. Программирование осуществляется с помощью системы программирования СоDеSуs v2.3.8.1 и старше.
Пользователь имеет возможность реализовать в среде программирования СODESYS собственный протокол, неподдерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК (библиотека входит в комплект поставки контроллера).
Исполнение
Прибор выпускается в компактном корпусе для крепления на DIN-рейку 35 мм.
Где применяются?
Контроллер используется для создания систем автоматизированного управления технологическим оборудованием в энергетике, на ж/д транспорте, в различных областях промышленности, жилищно-коммунального и сельского хозяйства, на опасных производственных объектах (например, Котлонадзора), подконтрольных органам Ростехнадзора.
Комплектность
- Прибор ПЛК100;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон;
- Кабель программирования КС1.
