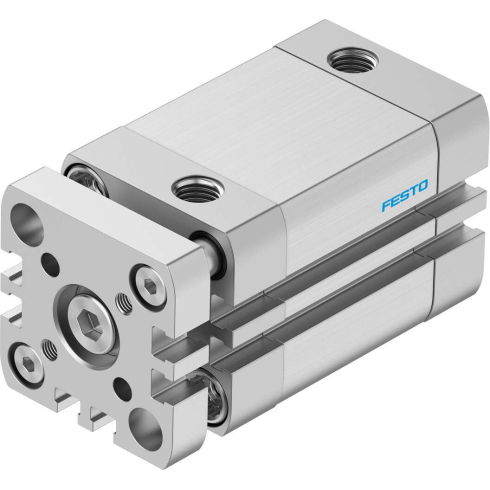

Компактный пневмоцилиндр Festo ADNGF-32-30-P-A

Заказать

Артикул: 554243

Характеристики

О товаре

Характеристики товара

Серия товара

ADNGF
Внутренний стандарт

IDO28456
Защита от скручивания/направляющая

Направляющий стержень с хомутом
Энергия удара в крайних положениях

0,4 Дж
Теоретическое усилие при 6 бар, прямой ход

483 Н
Теоретическое усилие при 6 бар, обратный ход

415 Н
Расположение демпфирования

Упругие кольца с двух сторон
Перемещаемая масса при ходе 0 мм

122 г
Дополнительный вес на 10 мм хода

38 г
Базовый вес на 0 мм хода

327 г
Дополнительный коэффициент массы на 10 мм хода

17 г
Материал крышки

Анодированный алюминий
Замечания по материалу

Соответствует директиве RoHS
Материал колбы цилиндра

Алюминиевый сплав
Рабочая температура

От -20 °C до +80 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Артикул

554243
Производитель

Festo
Минимальное рабочее давление

1 бар
Максимальное рабочее давление

10 бар
Ход

30 мм
Диаметр поршня

32 мм
Определение позиции

При помощи датчиков положения
Тип штока

Односторонний
Демпфирование

Нерегулируемое
Присоединение

1/8
Тип присоединения на выходе

Внутренняя резьба
Тип резьбы

G
Тип действия

Двусторонний
Материал уплотнения

TPE-U(PUR) (Термопластичный полиуретан)
Группа

ISO 21287
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Пневмоцилиндр

Заказать

Компактный цилиндр Festo ADNGF-32-30-P-A — компактный пневмоцилиндр двустороннего действия. Оснащен направляющими и траверсами, соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

шток защищен от проворота посредством направляющих стержней и траверсой;
возможен монтаж через сквозные отверстия, внутреннюю резьбу или с помощью монтажных принадлежностей;
простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или PPS (самонастраивающееся пневматическое демпфирование в конечных положениях);
на поршень может устанавливаться магнит для бесконтактного опроса положения;
устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Крышка и корпус цилиндра выполнены из анодированного алюминия. Материал штока высоколегированная сталь. Крепежные болты производятся из легированной или оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или фторкаучука (FPM).

Возможно использование сжатого воздуха с маслом, но в этом случае добавление масла прекращать нельзя.

Варианты исполнения цилиндров:
