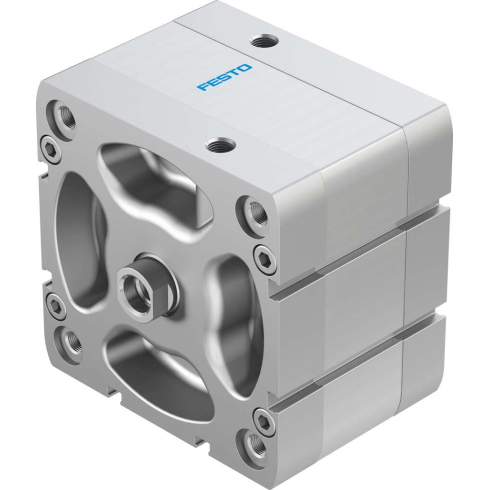

Компактный пневмоцилиндр Festo ADN-100-15-I-P-A

Компактный цилиндр Festo ADN-100-15-I-P-A — стандартный компактный пневмоцилиндр двустороннего действия, соответствующий стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• занимают до 50% меньшую площадь по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552;
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или PPS (самонастраивающееся пневматическое демпфирование в конечных положениях);
• на поршень установлен магнит для бесконтактного опроса положения;
• предусмотрены пазы для установки датчиков заподлицо с трех сторон для опроса положения цилиндра;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Варианты материалов для изготовления штока:

• высоколегированная сталь;
• закаленная сталь с хромовым покрытием;
• анодированный алюминий.

Передняя крышка, корпус цилиндра, задняя крышка выполнены из анодированного алюминия. Крышки для цилиндров диаметром 100 и 125 мм производятся из алюминиевой отливки с покрытием.

Крепежные болты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), фторэластомера или нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
