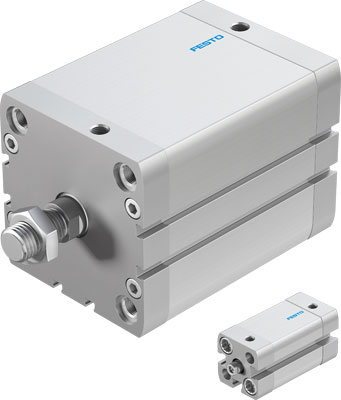

Компактный цилиндр Festo ADN-125

Заказать

Артикул: 536393

Характеристики

О товаре

Характеристики товара

Серия товара

ADN
Внутренний стандарт

IDO28456
Варианты исполнения

сертификат взрывозащиты (ATEX)улучшенные характеристики перемещенияУдлиненная наружная резьба штокаШток со специальной резьбойУдлиненный штокС защитой от проворотаВысокая коррозионная стойкостьПостоянное медленное перемещениеНизкое трениеДвусторонний штокПроходной полый штокТермостойкие уплотнения, макс. 120°Cтабличка с лазерной гравировкой данныхОдносторонний шток
Теоретическое усилие при 6 бар, прямой ход

От 7.069 до 7.363 Н
Теоретическое усилие при 6 бар, обратный ход

7.069 Н
Конфигурируемый ход

От 1 до 500 мм
Положение при сборке

Любое
Перемещаемая масса при ходе 0 мм

1.080 г
Дополнительный вес на 10 мм хода

117 г
Базовый вес на 0 мм хода

2.880 г
Дополнительный коэффициент массы на 10 мм хода

39 г
Материал крышки

АлюминийАнодированный
Замечания по материалу

Соответствует директиве RoHS
Материал колбы цилиндра

Анодированный алюминий
Температура окружающей среды

От -20 °C до +120 °C
Взрывозащита типа (Пыль)

c 120°C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Газ)

II 2G
Взрывозащита типа (Газ)

c T4
Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +60°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)

II 2D
Сопротивление коррозии

2 - Средняя стойкость к коррозии3 - Высокая стойкость к коррозии
Артикул

536393
Производитель

Festo
Диаметр поршня

125 мм
Тип конструкции

ПоршеньШтокКорпус из профиля
Определение позиции

При помощи датчиков положения
Демпфирование

Нерегулируемое
Присоединение

1/4
Тип резьбы

G
Тип крепления

ОпцияСо сквозным отверстиемС внутренней резьбойС принадлежностями
Группа

ISO 21287
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Пневмоцилиндр

Заказать

Компактный цилиндр Festo ADN-125 — компактный короткоходовой цилиндр двустороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха, большое усилие зажима в минимальном монтажном пространстве.

Ключевые особенности

пазы для контактных или бесконтактных датчиков положения;
стандартная схема отверстий соответствует стандарту VDMA 24 562 для цилиндров диаметром от 32 до 100 мм;
простой монтаж с помощью широкого набора принадлежностей и через сквозные отверстия;
нерегулируемое двусторонне демпфирование — эластичные демпфирующие кольца/пластины устанавливаются с обеих сторон;
в некоторых исполнениях на поршень установлен магнит для бесконтактного опроса положения;
на поршне установлен магнит для опроса положения;
используемые материалы не содержат меди и тефлона.

Варианты материалов штока:

нержавеющая сталь;
анодированный алюминий.

Передняя и задняя крышки, корпус цилиндра выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Варианты исполнения цилиндров:
