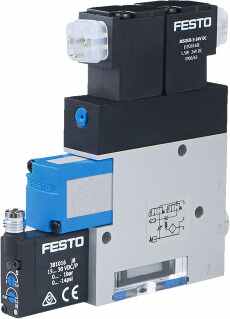

Генератор вакуума Festo VADMI-70-P
-
Серия товараVADMI
-
Внутренний стандартIDO28456
-
Условный проход, сопло Лаваля0,7 мм
-
Встроенная функцияКлапан сброса, электрическийДроссельЭлектрический вкл./выкл. КлапанФильтрОбратный клапанВакуумный переключатель
-
Конструкция, глушительЗакрыт
-
Характеристика эжектораВысокий вакуум
-
Диапазон измерения давленияОт 0 до 1 бар
-
Выход переключателяPNP
-
Продолжительность вентиляции при номинальном рабочем давлении0,59 с
-
Ручное дублированиеТолкающий
-
Класс защитыIP65
-
Диапазон перегрузки5 бар
-
Диапазон установки порогового значенияОт -0,9 до 0 бар
-
Диапазон настройки гистерезисаОт -0,5 до -0,05 бар
-
Рабочий цикл100%
-
Диапазон рабочего напряженияОт 21,6 до 26,4 В DC
-
Положение при сборкеЛюбое
-
Вес180 г
-
Материал сопла приемникаНикелированная латунь
-
Материал корпуса фильтраPC (Поликарбонат)
-
Материал глушителяPE (Полиэтилен)POM
-
Материал поршняPOM (Полиформальдегид)
-
Материал сопла передатчикаНикелированная латунь
-
Замечания по материалуСоответствует директиве RoHS
-
Температура рабочей средыОт 0 °C до +60 °C
-
Температура окружающей средыОт 0 °C до +50 °C
-
Примечание по рабочей средеОперация смазывания невозможна
-
Обозначение CEВ соответствии с директивой EU по электромагнитной совместимости EMC
-
Сопротивление коррозии2 - Средняя стойкость к коррозии
-
Защищен от смены полярностиДля всех электрических соединений
-
АвторизацияRCM Markc UL us - Recognized (OL)
-
Функция переключающего элементаНормально разомкнутый контакт
-
Функция переключенияКомпаратор порогового значения
-
Тип дисплеяLED
-
Опции настройкиПотенциометр
-
Рабочий режим дисплеяОптический
-
Артикул162526
-
ПроизводительFesto
-
Минимальное рабочее давление1,5 бар
-
Максимальное рабочее давление8 бар
-
Степень фильтрации<= 40 мкм
-
Номинальное рабочее давление6 бар
-
Материал корпусаАлюминиевый сплав
-
Функция распределителяЗакрыт
-
Тип крепленияОпцияСо сквозным отверстиемС внутренней резьбой
-
Материал уплотненияNBR (Бутадиен-нитрильный каучук)
-
Монтажный шаг15 мм
-
Максимальный вакуум85 %
-
Присоединение 2M5
-
Присоединение 3Встроенный глушитель
-
Электрическое подключениеРазъемM8x14-пин
-
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
-
Измеряемая величинаИзбыточное давление
-
Принцип измеренияПьезорезистивный
-
НаименованиеГенератор вакуума
-
Подключение вакуумаG1/8
-
Материал фильтраPA (Полиамид)
Генератор вакуума Festo VADMI-70-P — генератор вакуума с импульсом сброса и реле вакуума. Устаревшая линейка продукции, для устройств этой серии есть современная альтернатива — вакуумные генераторы OVEM.
Ключевые особенности
- оснащены двумя встроенными распределителями — для включения/выключения вакуума и для импульса сброса;
- при подаче напряжения на встроенный распределитель в генератор вакуума поступает сжатый воздух, который создает вакуум;
- после отключения подачи напряжения на распределитель вакуума электропитание подается на распределитель, генерирующий импульс сброса. Вакуум быстро сбрасывается под действием давления;
- встроенный глушитель минимизирует уровень шума при выхлопе;
- в генераторах этой серии вакуум можно контролировать с помощью реле вакуума;
- оснащены встроенным обратным клапаном для обеспечения безопасности.
Генераторы вакуума VADMI также доступны в исполнении со схемой экономии воздуха. В таких генераторах генерация вакуума включается автоматически, если уровень вакуума опускается ниже требуемого.
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Сжатый воздух не должен содержать масло.
Корпус выполнен из алюминиевого сплава, сопла приемника и передатчика — из никелированной латуни. Материал фильтра — полиамид, а корпус фильтра выполнен из поликарбоната. Материал уплотнений — нитриловая резина.
