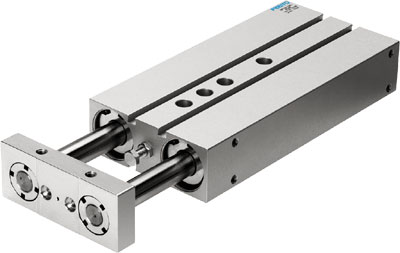

Двухпоршневой пневмоцилиндр Festo DPZ-32-40-P-A

Заказать

Артикул: 159819

Характеристики

О товаре

Характеристики товара

Серия товара

DPZ
Внутренний стандарт

IDO28456
Диапазон настройки крайних положений/хода

10 мм
Режим работы привода

Yoke
Направляющая

Направляющая скольжения
Энергия удара в крайних положениях

0,5 Нм
Теоретическое усилие при 6 бар, прямой ход

966 Н
Теоретическое усилие при 6 бар, обратный ход

724 Н
Расположение демпфирования

Упругие кольца с двух сторон
Положение при сборке

Любое
Альтернативные соединения

См. чертеж
Материал крышки

Алюминиевый сплав
Температура окружающей среды

От -20 °C до +80 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 - Средняя стойкость к коррозии
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs

72 Н
Расстояние центра тяжести от нагрузки до траверсы

0 мм
Артикул

159819
Производитель

Festo
Минимальное рабочее давление

1 бар
Максимальное рабочее давление

10 бар
Ход

40 мм
Диаметр поршня

32 мм
Тип конструкции

Направляющая
Определение позиции

При помощи датчиков положения
Тип штока

Односторонний
Демпфирование

Нерегулируемое
Присоединение

1/8
Тип присоединения на выходе

Внутренняя резьба
Материал корпуса

Алюминиевый сплав
Тип резьбы

G
Тип действия

Двусторонний
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Тип оборудования

Пневмоцилиндры
Рабочая среда

Сжатый воздух по ISO 8573-1:2010
Наименование

Двухпоршневой цилиндр

Заказать

Двухпоршневой цилиндр Festo DPZ-32-40-P-A — двухпоршневый пневматический привод двухстороннего действия. Широко используется в промышленных системах, когда требуется удвоить усилие при ограниченной площади монтажа.

Ключевые особенности

двухпоршневая конструкция привода с точной настройкой хода в конечном положении;
может комбинироваться с другими приводами. Для соединения двух приводов требуется набор адаптеров;
широкий выбор разных элементов и принадлежностей;
в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P;
опрос положения осуществляется с помощью датчиков положения;
широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода и монтажной плиты;
устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и глухая крышка отлиты из алюминиевого сплава. Траверса и шток (шариковая направляющая) из закаленной стали. Шток (скользящая направляющая) из закаленной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана (PU) и нитриловой резины (NBR). Для термостойкого исполнения используются уплотнения из фторкаучука (FKM) и нитриловой резины (NBR).

Варианты исполнения цилиндров:
