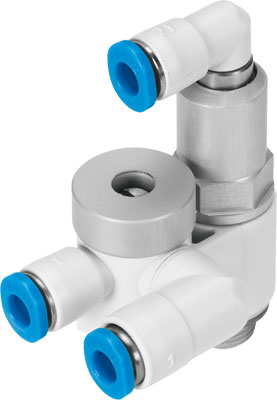

Дроссель с обратным клапаном Festo GRXA-HG-1/8-QS-6

Заказать

Артикул: 525668

Характеристики

О товаре

Характеристики товара

Серия товара

GRXA
Внутренний стандарт

IDO28456
Стандартный расход через дроссель (л/мин)

280 л/мин
Время включения

6 мс
Время выключения

44 мс
Стандартный номинальный расход в направлении свободного прохода: 6 -> 0 бар, включен

От 260 до 300 л/мин
Стандартный номинальный расход в направлении свободного прохода: 6 -> 0 бар, выключен

От 270 до 300 л/мин
Стандартный номинальный расход в направлении свободного прохода, включен

От 120 до 160 л/мин
Стандартный номинальный расход в направлении свободного прохода, выключен

От 115 до 165 л/мин
Максимальный стандартный расход

140
Вес

28,2 г
Материал регулировочного винта

Латунь
Материал отпускающего кольца

POM (Полиформальдегид)
Материал крышки

Анодированный алюминиевый сплав
Материал пустотелого болта

Анодированный алюминиевый сплав
Замечания по материалу

Соответствует директиве RoHS
Рабочая температура

От -10 °C до +60 °C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения

От -10 °C до +40 °C
Артикул

525668
Производитель

Festo
Минимальное рабочее давление

2 бар
Максимальное рабочее давление

10 бар
Тип присоединения на выходе

Наружная резьба
Тип присоединения на входе

Цанга
Тип резьбы

G
Тип крепления

Резьбовой
Элемент настройки

Винт под шпиц
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)
Функция дросселирования воздуха

На выходе
Присоединение 1

6 мм
Присоединение 2

1/8
Группа

С обратным клапаном
Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Наименование

Дроссель

Заказать

Дроссель с обратным клапаном Festo GRXA-HG-1/8-QS-6 — функциональный блок, состоящий из дросселя с обратным клапаном и управляемого обратного клапана. Функция блокировки движения и регулирование скорости в одном корпусе.

Принцип действия и ключевые особенности

Принцип действия: пока в канал управления 21 подается сжатый воздух обратным клапаном, происходит дросселирование на выходе. Если управляющий сигнал снять, обратный клапан перестанет выпускать сжатый воздух из пневмоцилиндра. Сжатый воздух из напорной магистрали может свободно проходить в прямом направлении через обратный клапан.

Дроссели серии GRXA работают с фильтрованным сжатым воздухом (с маслом или без масла). Основные конструктивные элементы дросселей этой серии выполнены из латуни, анодированной алюминиевой отливки и полиацетата. Материал уплотнений — нитриловая резина.
