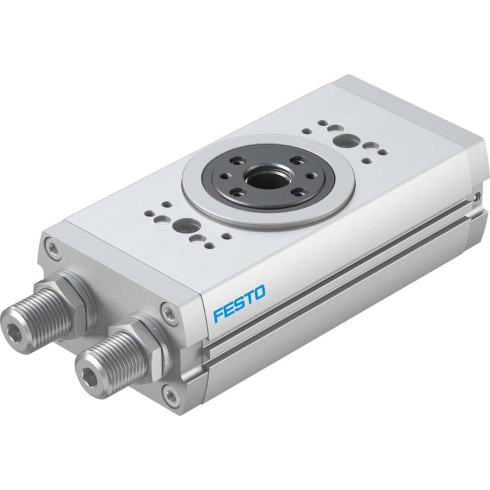

Неполноповоротный привод Festo DRRD-63

Заказать

Артикул: 574407

Характеристики

О товаре

Характеристики товара

Серия товара

DRRD
Внутренний стандарт

IDO28456
Максимальное количество промежуточных позиций

1
Теоретический момент при 6 бар

112 Нм
Допустимый момент инерции

4 ... 42 кг/м²
Положение при сборке

Любое
Материал вала привода

Закаленная сталь
Материал крышки

АлюминийАнодированный
Замечания по материалу

Соответствует директиве RoHS
Температура окружающей среды

От -10 °C до +60 °C
Взрывозащита типа (Пыль)

c T120°C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Газ)

II 2G
Взрывозащита типа (Газ)

c T4
Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)

II 2D
Артикул

574407
Производитель

Festo
Тип конструкции

Рейка и шестерня
Угол поворота

180 °
Определение позиции

Для герконов
Демпфирование

Y10: встроенное жесткое гидравлическое демпфированиеY12: внешнее гидравлическое демпфированиеY9: встроенное нормальное гидравлическое демпфирование
Материал корпуса

Алюминиевый сплавГладкое анодирование
Тип резьбы

G
Тип крепления

ОпцияСо сквозным отверстиемС внутренней резьбой
Материал уплотнения

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Присоединение 2

3/8
Группа

С рейкой и шестерней
Размер

63
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Наименование

Неполноповоротный привод

Заказать

Неполноповоротный привод Festo DRRD-63 — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.

Ключевые особенности

конструкция изделия характеризуется отсутствием торцевого биения на фланцевом валу, высокой нагрузочной способностью подшипников и высокими моментами инерции масс;
возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
в базовом исполнении демпфирование осуществляется упругими демпфирующими кольцами или элементами с обеих сторон;
используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).

Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения приводов:
